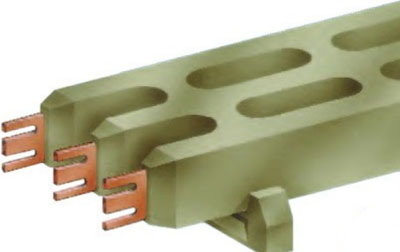

Токопроводы с литой изоляцией серии Betobar-r 04-24 кВ
Малогабаритные литые токопроводы среднего напряжения серии Betobar-r предназначены для передачи и распределения электроэнергии в цепях переменного или постоянного тока напряжением от 0,4 до 24 кВ. Имеют компактные размеры, не требуют обслуживания, высокая пожаробезопасность, защита от механических повреждений, коротким замыканиям, коррозии, химическим веществам. Минимум выделяемого тепла.
Серия: Betobar-r системы низкого напряжения LV (тип LA, LB)
Применение: для установок низкого напряжения
Номинальное рабочее напряжение: 1000В
Область применения: до 16000А
Токи линии LA для алюминиевых проводников (одноканальные - Е/ двухканальные - D): 500-630, 800-1000, 1250, 1600А / 2000, 2500, 3150А
Токи линии LA для медных проводников (одноканальные - Е/ двухканальные - D):630-800, 100-1250, 1600, 2000А / 2000-2500, 2500-3150, 4000А
Токи линии LВ для алюминиевых проводников (одноканальные - Е/ двухканальные - D): 800-1000, 1250-1600, 2000, 2500А / 3150, 4000, 5000А
Токи линии LВ для медных проводников (одноканальные - Е/ двухканальные - D): 1000-1250, 1600-2000, 2500, 3150А / 4000, 5000, 6000-6000А
Серия: Betobar-r системы среднего напряжения MV (тип SH, PH, MH)
Применение: для установок среднего напряжения
Тип SH: для требует опорные изоляторы
МЭК SH: 1000, 1250, 1600, 2000А
Применение SH: для номинальных напряжений 3,6 – 7,2кВ 50 Гц
Тип РН: изготавливаются с самонесущими экранами и без
МЭК РH: 1600, 2000, 3000, 3150, 4000, 5000А
Применение РH: для номинальных напряжений 3,6 – 7,2 – 12 – 17,5 кВ 50 Гц
Тип МН: однополюсные системы для специфичных задач
МЭК РH: 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6000, 6300А
Применение МH: для номинальных напряжений 3,6 – 7,2 – 12 – 17,5 - 24 кВ 50 Гц
