Компания C&S Electric
Индийская компания C&S Electric Ltd. была основана в 1966 году инженером-конструктором
Khanna R. N. В настоящее время бренд разрабатывает и производит широкий спектр
электротехнического оборудования: продукцию низкого и среднего напряжения,
трансформаторы, шинопроводы, генераторы, распределительные устройства и другую
технику для комплексной электрификации промышленных и коммерческих предприятий.
Штат компании насчитывает свыше 4000 сотрудников, в том числе более 400 человек
работает в инженерно-конструкторском бюро. C&S Electric Ltd. владеет 17 заводами в Индии, Бельгии и Китае.
Ассортимент шинопроводов C&S Electric:
• Шинопровод распределительный литой серии Betobar-r LA (630А-6300А)
• Шинопровод распределительный литой серии Betobar-r SH (1250А-1600А)
• Шинопровод распределительный литой серии Betobar-r РH (1600А-5000А)
• Токопровод фазовый серии Isobar NSPB (630A-6500A)
• Токопровод фазовый изолированный серии Isobar IPB (100А-30000А)
• Токопровод фазовый серии Isobar SPB (630А-5000А)
• Шинопроводы магистральные серии Metabar Bustrunking SB (400А-6300А)
• Шинопроводы магистральные серии Metabar Bustrunking CB (125А-1250А)
• Осветительный шинопровод серии Metabar LB (25А-40А)
• Шинопровод распределительный серии Metabar Busway MB (250А-400А)
• Шинопровод распределительный литой серии Betobar-r SH (1250А-1600А)
• Шинопровод распределительный литой серии Betobar-r РH (1600А-5000А)
• Токопровод фазовый серии Isobar NSPB (630A-6500A)
• Токопровод фазовый изолированный серии Isobar IPB (100А-30000А)
• Токопровод фазовый серии Isobar SPB (630А-5000А)
• Шинопроводы магистральные серии Metabar Bustrunking SB (400А-6300А)
• Шинопроводы магистральные серии Metabar Bustrunking CB (125А-1250А)
• Осветительный шинопровод серии Metabar LB (25А-40А)
• Шинопровод распределительный серии Metabar Busway MB (250А-400А)

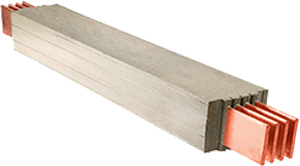

Шинопровод распределительный литой Betobar-r LA
630А-6300А
Система шинопроводов C&S Electric серии Betobar LA (Low Voltage) с литой изоляцией на
основе эпоксидной смолы (огнестойкий, самозатухающий материал с высокой
устойчивостью к коротким замыканиям). Применение: нефтегазовая отрасль,
торгово-коммерческие предприятия, логистические и складские центры и т.д. Сборные
элементы являются самонесущими и связаны между собой посредством соединения
проводников с 2-х сторон. Компактные размеры.
C&S
Electric Betobar LA
Номинальный ток для алюминиевых проводников: 630, 1000, 1250,
1750, 2000, 2500, 3200, 4000, 5000А
Номинальный ток для медных проводников: 800, 1250, 1750,
2200, 2500, 3200, 4000, 5000, 6300А
Номинальное рабочее напряжение: 1000В
Конфигурация: 3 Phase, 3 Phase + 100%
Neutral, 3 Phase + 100% Neutral+100% Internal Earth
Материал проводников: медь / алюминий
Тип соединения секций: Uniblock
Длина секций: 3000 мм
Степень защиты: IP68.

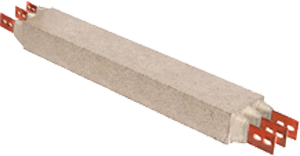

Шинопровод распределительный литой серии Betobar-r
SH 1250А-1600А
Шинопровод C&S Electric с изоляцией из литой
смолы серии SH (Medium Voltage) представляет собой компактную линию
электропитания «Betobar-r» для оборудования среднего напряжения на токи
1250-1600А (трансформаторы, генераторы и др). Изоляция: огнестойкая,
самозатухающая и гомогенная смесь на основе эпоксидной смолы с минеральными добавками.
Обеспечивает высокую механическую прочность, стойкость к короткому замыканию. Высокая
степень защиты от проникновения, устойчивость к ультрафиолетовому излучению,
подходит для применения во взрывоопасных зонах, на открытом воздухе, во влажных
помещениях.C&S
Electric Betobar-r SH
Номинальный ток для алюминиевых проводников: 1250А, 1600А
Номинальный ток для медных проводников: 1250А, 1600А
Номинальное рабочее напряжение: 1000В
Напряжение: 3,6 кВ - 7,2 кВ
Материал проводников: медь / алюминий
Длина секций: 1000, 2000, 3000, 4000 мм
Температура: -50⁰С…+60⁰С
Степень

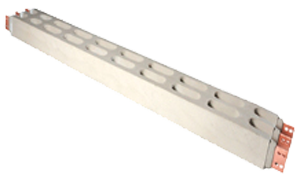

защиты: IP66/ IP67.Шинопровод распределительный литой серии Betobar-r
РH 1600А-5000А
Шинопровод с изоляцией из литой смолы серии C&S Electric РH (Medium Voltage) представляет
собой компактную линию электропитания «Betobar-r» для оборудования среднего
напряжения на токи 1600-5000А (трансформаторы, генераторы и др). Изоляция: огнестойкая,
самозатухающая и гомогенная смесь на основе эпоксидной смолы с минеральными добавками.
Обеспечивает высокую механическую прочность, стойкость к короткому замыканию. Высокая
степень защиты от проникновения, устойчивость к ультрафиолетовому излучению,
подходит для применения во взрывоопасных зонах, на открытом воздухе, во влажных
помещениях.C&S
Electric Betobar-r SH
Номинальный ток для алюминиевых проводников: 1600, 2000, 2500,
3200, 4000А
Номинальный ток для медных проводников: 2000, 2250, 2500,
3200, 4000, 5000А
Номинальное рабочее напряжение: 1000В
Напряжение: 3,6 кВ - 17,5 кВ
Материал проводников: медь / алюминий
Длина секций: 1000, 2000, 3000, 4000 мм
Температура: -50⁰С…+60⁰С
Степень

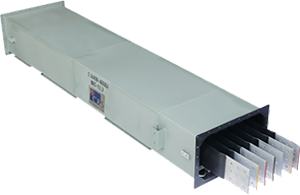

защиты: IP66/ IP67.Токопровод фазовый серии Isobar NSPB 630A-6500A
Токопровод фазовый C&S Electric серии Isobar NSPB представляет
собой силовой шинопровод в металлическом корпусе0 предназначенный для
использования в коммунальных предприятиях, котельных, трансформаторных и др.
для питания электрооборудования на токи 630A-6500A.C&S Electric Isobar NSPB
Номинальный ток: 630А – 6500А
Номинальное рабочее напряжение: 1000В
Конфигурация сборных шин:
3 Phase + 100% Neutral+50% Integral Ground Earth;
3 Phase + 100% Neutral+100% Internal Earth+50%
Integral Ground Earth;
Interleaved Design (RYBN-RYBN or RYB-N-RYB )
Напряжение: 12 кВ
Материал проводников: медь / алюминий
Материал корпуса: алюминиевый сплав
Степень
защиты: IP55/ IP65.

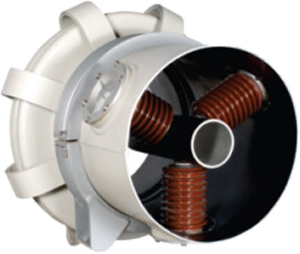

Токопровод фазовый изолированный серии Isobar
IPB 100А-30000А
Токопровод фазовый изолированный C&S Electric серии Isobar IPB с
воздушным охлаждением предназначен для питания оборудования среднего напряжения
от 11 кВ до 38 кВ и от 100 до 30 000 А. высокая устойчивость к коротким
замыканиям. Предназначен для эксплуатации под открытым небом, в помещениях со
сложными условиями, в сейсмически опасных зонах.
C&S Electric Isobar IPB
Номинальный ток: 100А – 30.000А
Номинальное рабочее напряжение: 1000В
Конфигурация сборных шин:
3 Phase + 100% Neutral+50% Integral Ground Earth;
3 Phase + 100% Neutral+100% Internal Earth+50%
Integral Ground Earth;
Interleaved Design (RYBN-RYBN or RYB-N-RYB )
Напряжение: 11 кВ - 38 кВ
Материал проводников: алюминий
Материал корпуса: алюминиевый сплав
Степень

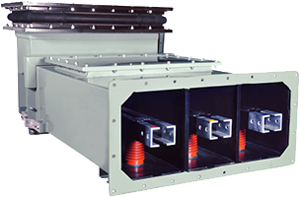

защиты: IP55/ IP65.Токопровод фазовый серии Isobar SPB 630А-5000А
Фазовый
токопровод C&S Electric
серии Isobar SPB (Medium Voltage) предназначен для питания электрооборудования среднего
напряжения от 3,3 кВ до 33 кВ и 630A-5000A (трансформаторы, генераторные
установки, распределительные устройства и др). Минимизирует межфазные
неисправности.
C&S Electric Isobar SPB
Номинальный ток: 1250,2000,2500,3200,3500,4000,5000А
Номинальное рабочее напряжение: 1000В
Напряжение: 3,3 кВ - 33 кВ
Материал проводников: алюминий
Материал корпуса: алюминиевый сплав
Степень

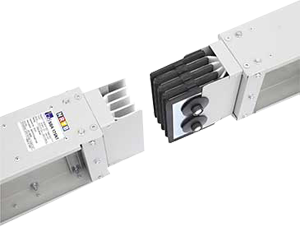

защиты: IP55/ IP65.Шинопроводы магистральные серии Metabar
Bustrunking SB 400А-6300А
Магистральные шинопроводы C&S Electric серии Metabar Bustrunking SB предназначены для
создания связей трансформатора с ГРЩ и питания потребителей большой мощности.
Компактные размеры, высокая механическая прочность корпуса, устойчивость к
возгоранию, сейсмологическим толчкам и др. неблагоприятным условиям
эксплуатации. Конструкция секций – сэндвич.C&S
Electric Metabar Bustrunking SB
Номинальный ток для алюминиевых проводников: 400,500,630,700,800,1000,1250,1350,1600,1800,2000,2250,2500,3200,3600,4000,4500,5000А
Номинальный ток для медных проводников: 630,800,900,1000,1100,1250,1600,1800,2000,2250,2500,3200,3600,4000,4500,5000,6300А
Номинальное рабочее напряжение: 1000В
Конфигурация:
3 Phase + Integral Ground Earth
3 Phase + 100% Neutral+ Integral Ground Earth
3 Phase + 100% Neutral+ 50% Internal Earth +Integral
Ground Earth
3 Phase + 100% Neutral+100% Internal Earth+ Integral
Ground Earth
3 Phase + 200% Neutral+ Integral Ground Earth
Материал проводников: медь / алюминий
Длина секций: 3000 мм
Степень
защиты: IP54/ IP55Шинопроводы магистральные серии Metabar

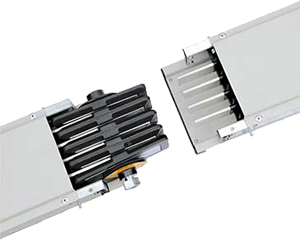

Bustrunking CB 125А-1250А
Магистральный
шинопровод-сэндвич C&S Electric серии Metabar Bustrunking CB с воздушной изоляцией и
компактными размерами. Используются для распределения электроэнергии на
напряжение до 1000 В с токами до 1250А. Монтаж: горизонтальный, вертикальный.
Подходит для эксплуатации в экстремальных условиях внутри зданий и на открытом
воздухе.
C&S
Electric Metabar Bustrunking СB
Номинальный ток для алюминиевых проводников: 200,250,315,400,500,630,800А
Номинальный ток для медных проводников: 125,250,315,400,500,630,800,1000,1250А
Номинальное рабочее напряжение: 1000В
Конфигурация:
3 Phase +
Integral Ground Earth
3 Phase + 100% Neutral+ Integral Ground Earth
3 Phase + 100% Neutral+100% Internal Earth+ Integral
Ground Earth
3 Phase + 200% Neutral+100% Internal Earth+ Integral
Ground Earth
Материал проводников: медь / алюминий
Длина секций: 500 мм, 3000 мм
Степень
защиты: IP54.
Осветительный шинопровод серии Metabar LB
25А-40А
Осветительный
шинопровод C&S Electric серии
Metabar LB конструкции сэндвич используется в сетях распределения современных
зданий с большим числом потребителей электроэнергии: бизнес-центрах,
торгово-развлекательных центрах, в жилых и промышленных зданиях. Шинопроводы
Metabar не содержат горючих элементов и обладают высоким уровнем
пожарозащищенности.
C&S Electric Metabar LB
Номинальный ток: 25А, 40А
Номинальное рабочее напряжение: 500В
Конфигурация:
2P : ( 1-Phase + 100% Neutral ) + Integral Ground
Earth
4P : ( 3-Phase + 100% Neutral )+ Integral Ground Earth
6P : ( 3-Phase + 100% Neutral + 1-Phase + 100% Neutral
) + Integral Ground Earth
8P : ( 3-Phase + 100% Neutral + 3Phase + 100% Neutral
) + Integral Ground Earth
Материал проводников: медь
Материал корпуса: алюминий
Температура: -5⁰С…+55⁰С
Длина секций: 1000 мм, 3000 мм
Степень
защиты: IP54/IP55.

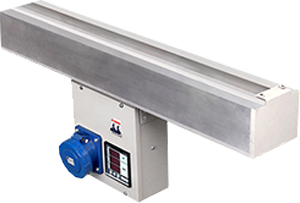

Шинопровод распределительный Metabar Busway MB
250А-400А
Шинопровод распределительный C&S Electric серии Metabar
Busway MB предназначен для распределения токов на
оборудование низкого напряжения 250А-400А. Сфера применения: дата-центры,
перерабатывающие заводы. Уникальная система открытых каналов позволяет
размещать съемные коробки в любом месте по всей длине линии. Штекерные коробки
снабжены блокировкой, которая предотвращает неправильное соединение с шинами.
C&S Electric Metabar
Busway MB
Номинальный ток: 250А, 400А
Номинальное рабочее напряжение: 690В
Конфигурация: 6P: (3-Phase + 200%
Neutral + 100% Internal Earth)
Материал проводников: медь
Материал корпуса: алюминий
Степень
защиты: IP42
