Компания FORISSIER
Французская компания TRESSE
METALLIQUE J.FORISSIER входит в International Wire Europe, которой принадлежат
5 заводов. Корпорация объединяет три компании: Italtrecce (Италия),
Tresse Métallique J.Forissier (Франция) и International Wire Polska (Польша),
специализирующихся на разработке и производстве шин для систем токопроводов и
шинопроводов.
Tresse Métallique J.Forissier была основана в 1958 году. Компания
разработала и запатентовала ноу-хау в
разработке и производстве гибких электрических соединений на основе медной
оплетки и медной ленты. Бренд производит полный ассортимент гибких плетеных
шин, аксессуары для соединительных комплектов для использования в любых сферах
деятельности.Ассортимент шин FORISSIER:

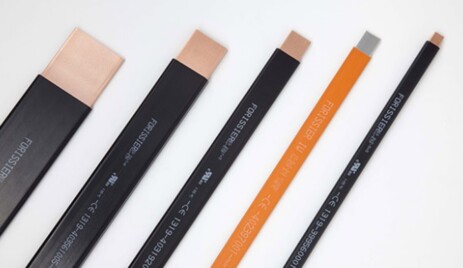

Шины сплошные гибкие FORISSIER
Гибкие шины FORISSIER изготавливаются из тонких медных
пластин, защищенных ПВХ оболочкой для полной диэлектрической изоляции в сложных
условиях эксплуатации (деформации, высокие/низкие температуры, влажность). Применение:
трансформаторы, промышленное электрооборудование, передача электроэнергии,
замена кабелей. Особенности: покрытие шин без галогенов, оболочка –
самогасящийся материал, простой монтаж, высокая гибкость. Единственная система
электрических соединений, объединяющая в себе такие функции, как гибкость,
технику электрических соединений, изоляцию проводника.
Серия: Шины сплошные гибкие FORISSIER
Оболочка ПВХ:
9-50 мм
Твердость оболочки: 85
A
Максимальное рабочее напряжение шины: 1000 Вольт
Температурный диапазон эксплуатации: от -40 °C до +105 °C
Средняя толщина ПВХ изоляции: 2,01 мм
Диэлектрическая прочность шины: в среднем 20 кВ/мм
Стандартная длина шины: 2000, 3000 мм
Количество пластин в
шине: от 2 до 12

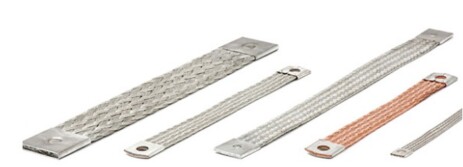

Шины заземления плетеные FORISSIER
Шины заземления INTERNATIONAL WIRE представляют собой
плоские, плетеные из луженой меди шины с сечением проводника 0,15 и 0,20 мм.
Контактные площадки выполнены из медно-луженых пластин. Края контактных
площадок закруглены для облегчения монтажа.Серия: Шины заземления плетеные FORISSIER
Стандартные сечения: 10, 16, 25 и 35 мм
Длина между осями:
100, 150, 200, 250, 300 и 400 мм
Диаметр проводника:
0,2 мм (0,1 мм под заказ)
Толщина стенки концевой пластины: 0,5 мм
Диаметр отверстий:
5,5; 6,5; 8,5; 10,5 и 12,5 мм
Механическая прочность
пластин: 200 Мпа

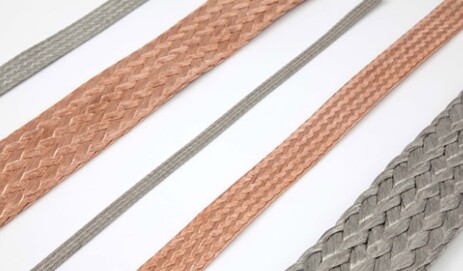

Шины плоские плетеные FORISSIER
Гибкие плетеные шины FORISSIER изготавливаются посредством
плетения проводников диаметром от 0,1 до 0, 2 мм. Плоские плетеные шины могут
быть сплошные или полые и производятся из красной, луженой, никелированной и
посеребренной меди. Правильный выбор формы шины и сечения проводника позволит
определить лучшее техническое решение. Применение: в средах, где электрическое
соединение подвержено значительному количеству движений или вибраций и где их
поглощение является существенным. В средах, где электрическое соединение
требует динамических характеристик и фундаментальной гибкости для правильной
работы.
Серия: Шины плоские плетеные FORISSIER
Стандартные сечения: 2 - 500 мм2
Диаметр проводника: 0,1 - 0,20 мм.
Материал проводника:
- красная медь
- луженая медь
- посеребренная медь
- никелированная медь
(диаметр проводника только 0,15 мм)

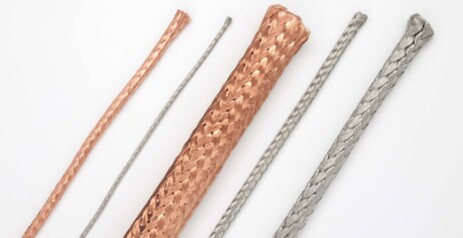

Шины круглые плетеные FORISSIER
Гибкие плетеные шины выпускаются посредством плетения проводников
диаметром от 0,1 до 0,25 мм. Плетеные шины могут быть круглыми или с закругленными
краями и производятся из красной, луженой, никелированной и посеребренной меди.
Правильный выбор формы шины и сечения проводника позволит определить лучшее
техническое решение по эксплуатации. Применение: в средах, где электрическое
соединение подвержено значительному количеству движений или вибраций и где их
поглощение является существенным. В средах, где электрическое соединение
требует динамических характеристик и фундаментальной гибкости для правильной
работы.
Серия: Шины круглые плетеные FORISSIER
Стандартные сечения: 2 - 300 мм2
Диаметр проводника:
0,1 - 0,25 мм.
Материал проводника:
- красная медь
- луженая медь
- посеребренная медь
- никелированная медь
(диаметр проводника только 0,15 мм).
Дополнительно: не окисленная медь – Cu-OF согласно
EN13602 – гарантированное содержание кислорода < 10 ППМ (по определению
американского стандарта ASTM B 170)

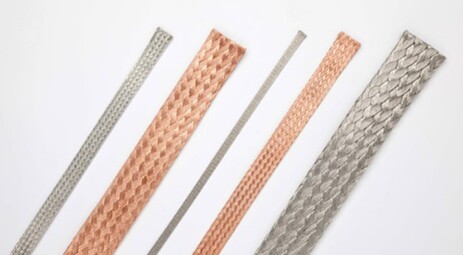

Шины алюминиевые плетеные FORISSIER
Шины алюминиевые плетеные FORISSIER предназначены для
сложных условий эксплуатации: установки, где электрическое соединение требует
динамических и гибких характеристик; установки с сильной вибрацией;
электродвигатели, стартеры, заземления, эквипотенциальные звенья.
Серия: Шины алюминиевые плетеные FORISSIER
Стандартное сечение: от 6 до 400 мм²
Алюминиевая проволока согласно EN 1715-2: 1370
Температурный режим: R16 (> 160 Н / мм²)
Максимальное удельное электрическое сопротивление при 20 ° C: 2,801 мкОм · см
Электропроводность:
61,5% IACS
Рабочая температура: от -50 ° C до + 100 °С
Устойчивость к

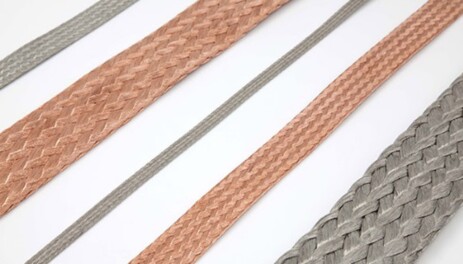

кратковременным температурам: 150 ° CШины сверхгибкие плетеные FORISSIER
Сверхгибкие плетеные шины производства INTERNATIONAL
WIRE выпускаются посредством плетения проводников диаметром 0,05 или 0,07 мм.
Конфигурация шин: круглые, рельефные,
квадратные и плоские сверх гибкие шины, которые изготавливаются из красной,
луженой, никелированной и посеребренной меди. Правильный выбор формы сечения
шины, так же как и выбор диаметра проводника позволит определить лучшее техническое
решение, удовлетворяющее всем условиям эксплуатации плетеной шины. Применение: в средах, где электрическое
соединение подвергается значительному количеству движений или операций, таких
как угольные щетки электродвигателя, стартера. В средах, где электрическое
соединение требует динамических характеристик и фундаментальной гибкости для
правильной работы, например, автоматические выключатели от 0 до 5000 А.Серия: Шины сверхгибкие плетеные FORISSIER
Стандартные сечения: - от 0,5 до 30 мм² для круглых и квадратных шин, - от
5 до 50 мм² для плоских шин.
Диаметр проводника:
0,05 и 0,07 мм.
Материал проводника:
- красная медь
- луженая медь
- посеребренная медь
- никелированная медь
(диаметр проводника только 0,07 мм).
Дополнительно: неокисленная медь – Cu-OF согласно
EN13602 – гарантированное содержание кислорода < 10 ППМ (аналог
американского стандарта ASTM B 170).

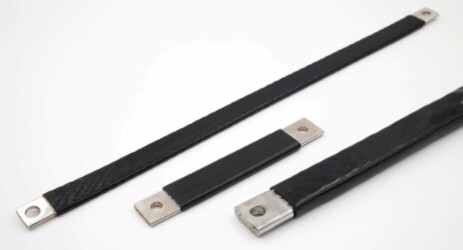

Гибкие соединения для панельных плат FORISSIER PBFC
Гибкие соединения производства INTERNATIONAL WIRE изготавливаются
с плоской медной оплеткой, защищенной экструзией из ПВХ, которая обеспечивает
электрическую изоляцию, а PBFC скручивается или используется в различных средах
(влажность, высокая температура или агрессивная среда). Изолированное
соединение plug-an.
Серия: Гибкие соединения для панельных плат FORISSIER PBFC
Стандартное поперечное сечение меди: от 10 мм2 до 240 мм²
Диаметр одиночного провода: 0,2 мм (AWG 32)
Материал:
луженая медь
Торцевые пластины:
луженая медная трубка
Высокотемпературная
изоляция: - от 105 ° C до 125 ° C

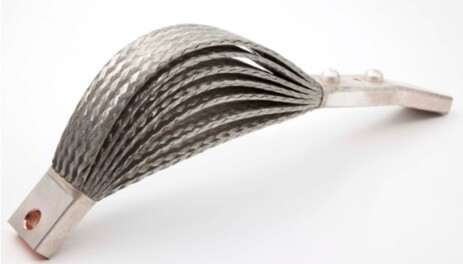

Гибкие плетеные соединения FORISSIER
Гибкие плетеные соединения производства INTERNATIONAL WIRE
выпускаются с плоским или круглым сечением и толщиной проводника 0,1 и 0,2 мм.
Контактные площадки выполнены при помощи опрессованых гильз из красной, луженой
или посеребренной меди. Правильный выбор формы сечения плетеной шины, так же как
и диаметра проводника, позволит определить лучшее техническое решение. Такая
оптимизация позволяет увеличить срок службы плетеной шины и соответственно снизить
затраты на ее обслуживание и замену. Сопротивление контакта между шиной и
гильзой минимально благодаря использованию пайки-сварки (под заказ), которая
исключает любое проникновение воды в металл, а соответственно и распространение
коррозии.
Серия: Гибкие плетеные соединения FORISSIER
Стандартные сечения: от 60 до 2000 мм2
Диаметр проводника:
0,1 и 0,2 мм (0,3 мм под заказ).
Начальные сечения шин: 60, 75, 100, 150, 200, 250 мм2
Толщина опрессовачных гильз: 2 мм.
Стандартная длина контактных площадок: 50, 80, 100, 120 мм.
Дополнительно:
- Обработка
поверхности контактных площадок: лужение, серебрение, никелирование и позолота.
- Доработка
контактных площадок: механическая обработка, сверление и перфорация.
- Гибка
контактных площадок по чертежу клиента.
- Сверхгибкая
шина, усиленная сваркой-пайкой.
- Сварка-пайка контактных площадок.
