Компания PitON

PitON – российская электротехническая производственная компания, основанная в 2004 году в Екатеринбурге. Предприятие владеет 4 производственными площадками общей площадью более 120 тысяч м2, где производят шинопроводные системы, источники бесперебойного питания, трансформаторы, кабеленесущие системы и другую электротехническую продукцию. Компания PitON предлагает комплексные энергоэффективные решения предприятиям нефтегазовой, оборонной отрасли, объектам торговли, транспортной инфраструктуры и пр.

Ассортимент шинопроводов PitON:

• Шина медная гибкая изолированная PitON ШМИ (250-6300А)
• Шинопроводы распределительные и магистральные PitON серии Е 3 (400-7500А)
• Шинопроводы магистральные PitON серия CR1 (630-6400А)
• Токопровод PitON серия CRM (1250-5000А)
• Шинопровод троллейный PitON серия ЕТ (40-140А)
• Шинопроводы распределительные PitON серия А5 (160-400А)
• Шинопроводы осветительные PitON серия L1 (25-63А)

Шина медная гибкая изолированная PitON ШМИ 250-6300А

Медная изолированная шина PitON ШМИ используется для распределения и передачи электроэнергии во всех типах низковольтных установок. Гибкая шина состоит из нескольких слоев тонкого проводника электролитической меди и ПВХ-изоляции с высоким электрическим сопротивлением. Гибкая шина состоит из набора проводников, толщиной 1 мм, которым легко можно придать удобную для монтажа форму. Удобство монтажа. Экономия пространства.

Серия: PitON ШМИ 250-6300А

Номинальный ток: 250, 400, 630, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6300А

Материал шин: медь/алюминий

Сечение шин: от 40 мм2 до 1200 мм2

Стандартная длина ШГИ: 2 метра (возможно до 4м)

Толщина проводника: 1 мм

Толщина изоляции: 2 мм

Материал изоляции: ПВХ

Температура: -40°С +105°С

Угол скручивания: 0...90°

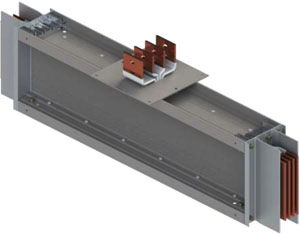

Шинопроводы распределительные и магистральные PitON серии Е 3 400-7500А

Распределительные и магистральные шинопроводы PitON серии Е-3 предназначены для питания и распределения электроэнергии на токи от 400А до 7500А. Компактные размеры. Корпус шинопровода из алюминия с большой площадью теплообмена. Низкое падение напряжения благодаря более высокой электропроводности. Высокие токи короткого замыкания. Быстрый монтаж, высокая защита от поражения током. Шинопровод серии Е3 изготавливают в четырех различных конфигурациях с разным сечением нейтрали и защитного проводника.

Серия: PitON Е-3 400-7500А

Ток линии: 400, 630, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400А

Номинальное напряжение изоляции: 1000В

Длина стандартной секции: 500, 1000, 1500, 2000, 2500, 3000 мм

Материалы шин: медь

Материал корпуса: алюминиевый сплав

Окрашивание: RAL7035

Степень защиты: IР54, 55, 65,66,67

Шинопроводы магистральные PitON серия CR1 630-6400А

Серия магистральных шинопроводов CR1 разработана специально для тяжелых климатических и промышленных условий эксплуатации. Вместе серии СR1 и Е3 представляют собой комплексную систему электрического распределения. Пожаростойкое/огнестойкое исполнение (опция) c сохранением целостности цепи при пожаре. Шинопровод не подвержен горению.

Серия: PitON CR1 630-6400А

Ток линии: 630, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400А

Номинальное напряжение изоляции: 1000В

Длина стандартной секции: 500, 1000, 1500, 2000, 2500, 3000 мм

Материалы шин: медь

Количество проводников: 3-10

Температура: -45⁰С +60⁰С

Степень защиты: IР68

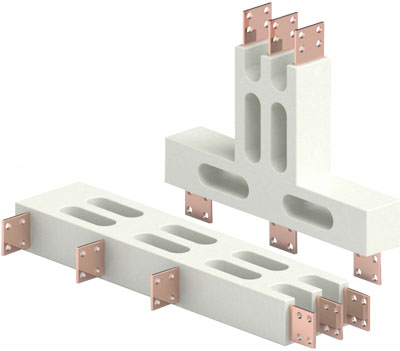

Токопровод PitON серия CRM 1250-5000А

Токопровод серии CRM представляет собой компактное и высокозащищённое решение для работы в тяжелых промышленных и климатических условиях. Система позволяет до 30% экономить пространство. Конструктивные особенности CRM рассчитаны на класс напряжения до 35 кВ и выше. Низкое падение напряжения благодаря более высокой электропроводности. Высокая стойкость к токам короткого замыкания. Не подвержены горению.

Серия: PitON CRM 1250-5000А

Ток линии (алюминиевые проводники): 1250, 1600, 2000, 2500, 3200, 3600, 4000А

Ток линии (медные проводники): 1250, 1600, 2000, 2500, 3200, 3600, 4000, 5000А

Номинальное напряжение изоляции: 7,2 / 17,5 кВ

Материалы шин: медь

Материал корпуса: алюминий

Длина секций: 1000, 2000, 3000 мм

Количество проводников: 3-10

Температура: -45⁰С +60⁰С

Степень защиты: IР68

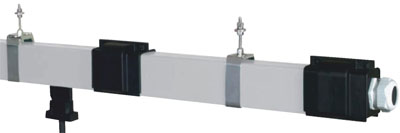

Шинопровод троллейный PitON серия ЕТ 40-140А

Троллейный шинопровод PitON серии ЕТ используется для подключения подвижных потребителей, в первую очередь кранов, к системе электропитания. В сочетании с другими сериями шинопроводов СR1, Е1, Е3, А5, L1 обеспечивает решение задач по передаче и распределению электроэнергии во всех климатических и производственных условиях. Корпус имеет высокую противоударную прочность и не поддерживает горение. 5 пазов (желобов) для проводников.

Серия: PitON ЕТ 40-140А

Ток линии: 40, 60, 70, 80, 100, 140А

Токосъемник: 40А, 80А, 140А

Номинальное напряжение изоляции: 600В

Номинальное рабочее напряжение: 230/400В

Материалы шин: медь

Материал корпуса: ПВХ

Длина секций: 4000 мм

Температура: -30⁰С +55⁰С

Степень защиты: IР23

Шинопроводы распределительные PitON серия А5 160-400А

Трехфазный распределительный шинопровод серии А5 предназначен для подключения потребителей средней мощности до 400А. В сочетании с другими сериями шинопроводов - CR1, E1, E3, L1, шинопровод А5 обеспечивает решение задач по передаче и распределению электроэнергии во всех климатических и производственных условиях (заводы, ДАТА-центры, торговля, логистика, жилые комплексы). Особенности конструкции кожуха элементов обеспечивают необходимую защиту соединений. Наличие резиновых вставок гарантирует защиту от проникновения влаги и образования коррозии.

Серия: PitON А5 160-400А

Ток линии: 160, 250, 315, 400А

Номинальное рабочее напряжение: 1000В

Материалы шин: медь

Материал корпуса: ПВХ

Температура: -5⁰С +50⁰С

Степень защиты: IР55 / IР52

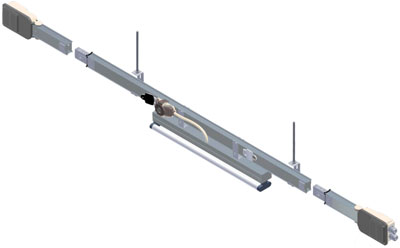

Шинопроводы осветительные PitON серия L1 25-63А

Трековый (осветительный) шинопровод PitON серии L1 используется для питания промышленного освещения или потребителей малой мощности в медицине, промышленности, торговле, бизнесе и тд. Шинопроводы обеспечивают непрерывность электроснабжения. Соединение двух прямых секций посредством защелкивания. Светильники могут подключаться и отключаться под напряжением. Быстрый монтаж и обслуживание.

Серия: PitON L1 25-63А

Ток линии: 25, 32, 40, 63А

Номинальное рабочее напряжение: 400В

Количество проводников: 5

Температура: -5⁰С +50⁰С

Степень защиты: IР55 / IР52
