Шинопроводы EAE Elektrik
EAE Elektrik
Перейти в раздел
каталоги и инструкции
Компания EAE Elektrik
Группа компаний ЕАЕ производит электротехническую продукцию для различных отраслей промышленности.На сегодняшний день корпорация владеет шестью заводами, где изготавливают шинопроводы, кабеленесущие системы, электроустановочное оборудование, системы освещения. Производственная деятельность предприятия осуществляется в соответствии со стандартами Системы управления качеством ISO 9001, Системы управления охраной окружающей среды ISO 14001.
Ассортимент шинопроводов ЕАЕ:
Магистральный шинопровод ЕАЕ с литой изоляцией серии E-Line CR (630-6300А)
Магистральный шинопровод EAE с алюминиевым корпусом E-LINE KX (630-6300А)
Магистральный шинопровод EAE серии E-LİNE KB (800-6300А)
Распределительный шинопровод EAE серии E-LINE KO-II (160-800А)
Распределительный шинопровод ЕАЕ серии E-LINE МК (100-225А)
Осветительный шинопровод EAE серии E-LINE КАМ (25-32А)
Распределительный шинопровод EAE серии E-LINE КАР (40-63А)
Осветительный шинопровод EAE серии E-LINE DL (25-40А)
Осветительный шинопровод EAE серии E-LINE SL (25-40А)
Шинопровод среднего напряжения EAE серии E-LINE MV-CR (12 кВ, 24 кВ)
Распределительный шинопровод EAE серии DABLINE (63-80А)
Канальные системы шинопроводов EAE серии E-Line FL/FLD (32А)
Троллейный шинопровод EAE серии E-line TB (35-250А)
Троллейный шинопровод E-line TBЕ (40-130А)
Троллейный шинопровод EAE серии E-line TBS (40-130А)
Троллейный шинопровод EAE серии E-line КТ (100А)
Монотроллейный шинопровод EAE серии E-line URC-С (250-400А)
Монотроллейный шинопровод EAE серии E-line URC-S (90-140А)
Монотроллейный шинопровод EAE серии E-line URC-А (500-1000А)

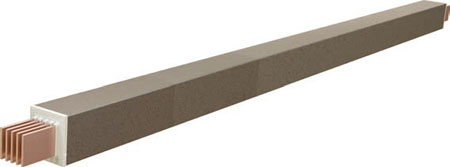

Магистральный шинопровод ЕАЕ с литой изоляцией серии E-Line CR (630-6300А)
Серия E-Line –CR представляет собой распределительные системы шинопроводов с корпусом из композитного материала DUROCOMP. Система обладает устойчивостью к коррозии, механическим воздействиям, защитой против дыма, пожаров, грызунов. Не создает эффекта тяги. Область применения: нефтехимические заводы, туннели, пищевая промышленность, электростанции и др.
EAE-Elektrik E-Line CR (630-6300А)

Номинальный ток (алюминий): 630,800,1000,1250,1600,2000,2250,2500,3000,3200,3600,4000,5000A
Номинальный ток (медь): 800,1000,1250,1600,2000,2500,3000,3200,3600,4000,5000,6300A
Номинальное рабочее напряжение: 1000В
Класс защиты: IP68 / IP69
Количество проводников: 3,4, 4.5, 5,6 на выбор.
Магистральный шинопровод EAE с алюминиевым корпусом E-LINE KX (630-6300А)
Компактный шинопровод серии E-LINE KX с алюминиевым корпусом компактной конструкции используется для прокладки горизонтальных и вертикальных линий распределения и передачи электричества на объектах (вставной и крепежный тип). Предусмотрена возможность выведения тока через точки соединения или выходные гнезда (Bolt-on и Plug-in).
EAE-Elektrik E-LINE KX (630-6300А)

Номинальный ток (алюминий): 400,500,630,800,1000,1250,1350,1600,2000,2500, 3150,3200,4000,5000,6300A
Номинальный ток (медь): 550,650,800,1000,1250,1350,1600,2000,2250,2500,3300, 3600,4000,5000,6300А
Номинальное рабочее напряжение: 1000В
Стандартный класс зашиты: IP55, опционно - IP 65/67
Количество проводников: 4, 4.5 или 5 на выбор
Окрашивание корпуса: RAL 7038.
Магистральный шинопровод EAE серии E-LİNE KB (800-6300А)
Система магистральных шинопроводов E-LİNE KB модульной структуры используются для прокладки горизонтальных и вертикальных линий распределения и передачи электричества на объектах. Данная серия может быть востребована в качестве магистральных шинопроводов только для передачи электроэнергии в местах, где нежелательна установка ответвительных коробок. Высокая огнестойкость, устойчивость к пыли и влаге.
EAE-Elektrik E-LİNE KB (800-6300А)

Номинальный ток (алюминий):800,1000,1250,1600,2000,2500,3100,3200,4000,4250,5000A
Номинальный ток (медь): 1000,1250,1600,2000,2250,2500,3000,3600,4250,4400,5300,6300A
Номинальное рабочее напряжение: 1000В
Класс защиты: IP55 (опционно IP65)
Покрытие проводников: олово
Количество проводников: 4, 4.5 или 5 на выбор
Окрашивание корпуса: RAL 7038.
Распределительный шинопровод EAE серии E-LINE KO-II (160-800А)
Распределительные системы сборных шин E-Line KO-II используются для установки вертикальных или горизонтальных линий передачи и распределения электроэнергии в зданиях или на предприятиях средней мощности (цеха, торгово-выставочные залы, текстильные предприятия и др). Оснащаются металлическими и пластиковыми ответвительными коробками для установки автоматических устройств отключения WL.
EAE-Elektrik E-LINE KO-II (160-800А)

Номинальный ток (алюминий): 160,250,315,400,500,600,630,800A
Номинальный ток (медь): 250,315,400,600,800A
Номинальное рабочее напряжение: 1000В
Класс защиты: IP55
Покрытие проводников: олово
Количество проводников: 4, 4.5 или 5 на выбор
Распределительный шинопровод ЕАЕ серии E-LINE МК (100-225А)
Системы шинопроводов серии E-Line MK предназначены для прокладки линий передачи и распределения электроэнергии на промышленных объектах, в мастерских, предприятиях малой мощности. Шинопроводы оснащены пластиковыми ответвительными коробками.
EAE-Elektrik E-LINE МК (100-225А)

Номинальный ток (алюминий): 100,160,225A
Номинальный ток (медь): 100,160,225A
Номинальное рабочее напряжение: 1000В
Класс защиты: IP55
Покрытие проводников: олово
Количество проводников: 4, 5 на выбор
Окрашивание корпуса: RAL 7038.
Осветительный шинопровод EAE серии E-LINE КАМ (25-32А)
 Системы шинопроводов серии E-Line KAM используются для коммерческого или промышленного осветительного оборудования, которому необходимо питание на токи 25-32А с помощью штепсельных ответвителей.
EAE-Elektrik E-LINE КАМ (25-32А)

Ток линии: 25А, 32А
Напряжение: 690В
Тип шинопровода: осветительный/низковольтный
Длина секции: 3 метра
Количество проводников: 2,3,4,5
Материалы шин: медь
Покрытие проводников: олово, изоляция
Степень защиты: IP55.
Распределительный шинопровод EAE серии E-LINE КАР (40-63А)
Шинопроводы серии E-LINE КАР используются для распределения энергии на оборудование с небольшими нагрузками в производственных цехах, логистических складах, торговых центрах, предприятиях транспортной инфраструктуры и тд. Медные проводники шинопроводов луженые по всей длине, что предотвращает образование окиси.
EAE-Elektrik E-LINE КАР (40-63А)

Ток линии: 40А, 63А
Напряжение: 690В
Длина секции: 3 метра
Количество проводников: 2,3,4,5
Материалы шин: медь
Покрытие проводников: олово, изоляция
Степень защиты: IP55
Осветительный шинопровод EAE серии E-LINE DL (25-40А)
Система шинопроводов серии E-Line DL используется в трехфазных и однофазных контурах освещения и в розетках с номинальным током 25A, 32A или 40A. В зависимости от целей использования шинопроводы подразделяются на E-LINE DL системы с двойным контуром (с различной комбинацией проводников), серию E-LINE DL DALI (в контурах освещения с управлением зданий, в качестве линии электропитания или линии управления освещением) и системы DL-DIM (используются в осветительном контуре зданий и промышленных объектов).
EAE-Elektrik E-LINE DL (25-40А)

Ток линии: 25А, 32А, 40А
Напряжение: 690В
Длина секции: 3 метра
Материалы шин: медь
Количество проводников: до 10
Покрытие проводников: олово, изоляция
Степень защиты: IP55.
Осветительный шинопровод EAE серии E-LINE SL (25-40А)
Система одноконтурных шинопроводов малой мощности включает трехфазные и однофазные модели и одноконтурные модели с 2, 3, 4 и 5 проводниками (система E-LINE SL-DALI+ACK для электропитания одноконтурного освещения с контуром управления DALI; система E-LINE SL-ACK для электропитания одноконтурного аварийного освещения; E-LINE SL-DALI+ACK для электропитания одноконтурного освещения с контуром управления DALI).
EAE-Elektrik E-LINE SL (25-40А)

Ток линии: 25А, 32А, 40А
Напряжение: 690В
Длина секции: 3 метра
Материалы шин: медь
Количество проводников: до 10
Покрытие проводников: олово, изоляция
Степень защиты: IP55.
Шинопровод среднего напряжения EAE серии E-LINE MV-CR (12 кВ, 24 кВ)
Система E-LINE MV-CR электропитания среднего напряжения в исполнениях шинопроводов 12 кВ и 24 кВ в едином корпусе со специальными алюминиевыми и медными проводниками в изоляционном покрытии из кремния и эпоксидной смолы. Применение: промышленные объекты, электростанции, ЦОДы, нефтехимическая отрасль (снаружи и внутри помещений).
EAE-Elektrik E-LINE MV-CR (12 кВ, 24 кВ)

Ток линии MVC 12 кВ с медным проводником: 950A, 1150A, 1350A, 1650A, 2250A, 2750A
Ток линии MVA 24 кВ с алюминиевым проводником: 1500A, 2000A, 2500A, 3000A
Ток линии MVC 24 кВ с медным проводником: 1800A, 2100A, 3000A, 3200A, 4000A, 5000A, 5700A
Материалы шин: литая смола
Количество проводников: 3
Степень защиты: IP68.
Распределительный шинопровод EAE серии DABLINE (63-80А)
Серия DABLINE используется для распределения электроэнергии в офисных помещениях (установка под фальшполом с высотой до 55 мм при помощи одного болта). Контактные поверхности проводников выводных вилок покрыты серебром и обладают высокой устойчивостью к коррозии.
EAE-Elektrik DABLINE (63-80А)

Ток линии: 63А, 80А
Напряжение: 690В
Стандартная длина шинопровода 1200,2400,3000мм
Количество проводников: 2,3,4,5
Покрытие проводников: олово
Степень защиты: IP55.

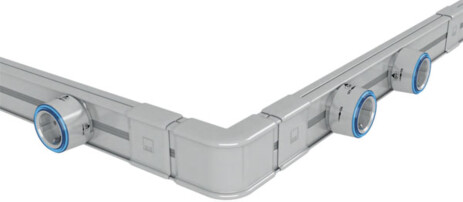

Канальные системы шинопроводов EAE серии E-Line FL/FLD (32А)
Серии шинопроводов E-Line FL/FLD  используются для установки внутри помещений без необходимости монтажа розеток и дополнительной прокладки кабелей. Шинопровод E-LINE FL и FLD монтируется на любую конструкцию или поверхность при помощи кронштейнов. Область применения: офисы, торговые комплексы, мастерские, медицина.
EAE-Elektrik E-Line FL/FLD (32А)

Ток линии: 32А
Напряжение: 250В
Количество проводников: 3
Длина секции: 1 и 2м
Степень защиты: IP2XB.

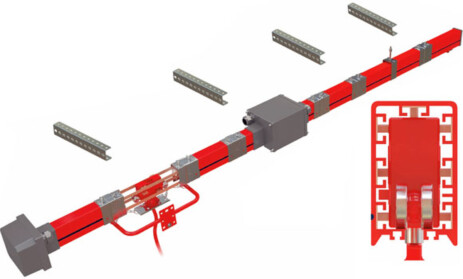

Троллейный шинопровод EAE серии E-line TB (35-250А)
Серия троллейных шинопроводов Е-LINE TB – это мобильная система без кабелей, что исключает вероятность возникновения ошибок и сбоев, вызванных прокладкой электропроводки. Максимальная безопасность при обслуживании – проводники находятся в корпусе из ПВХ.
EAE-Elektrik E-line TB (35-250А)

Ток линии: 35,63,80,100,125,160,200,250А
Токосъёмник: 16, 35, 70, 105, 140, 210А
Напряжение: 400В
Длина секции: 4м
Профиль секции: 51х68мм
Количество шин: 4, 5, 7
Линия шин: под протяжку шин
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200м/мин
Температура: -20⁰С +55⁰С
Степень защиты: IP23/IP44 (+шторка).
Троллейный шинопровод E-line TBЕ (40-130А)
Серия троллейных шинопроводов E-line TBЕ – это система электропитания с пятью каналами для проводников, отличающаяся простотой монтажа (проводники поставляются уже встроенными в корпус из ПВХ ) и безопасностью обслуживания. Применение: краны, сборочные линии, автоматизированные склады, подвижное электрооборудование.
EAE-Elektrik E-line TBЕ (40-130А)

Ток линии: 40А, 75А, 105А, 130А
Токосъёмник: 35А, 70А, 105А
Напряжение: 400В
Длина секции: 4м
Профиль секции: 51х68мм
Количество шин: 4, 5
Линия шин: с установленными шинами
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника:200 м/мин
Температура: -20⁰С +55⁰С
Степень защиты: IP23/IP44 (+шторка).
Троллейный шинопровод EAE серии E-line TBS (40-130А)
Серия троллейных шинопроводов E-line TBS с 5 стандартными каналами для подключения до 5 проводников используется для питания однорельсовых и мостовых кранов, монорельсовых систем, автоматизированных складов, раздвижных ворот, потолочных систем и другого оборудования коммерческого и промышленного использования. Система TBS предусматривает непрерывную структуру медного проводника по длине всей системы.
E-line TBS (40-130А)

Ток линии: 40А, 75А, 105А, 130А
Токосъёмник: 35А, 70А, 105А
Напряжение: 400В
Длина секции: 4м
Профиль секции: 51х68мм
Количество шин: 4, 5
Линия шин: под протяжку шин
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 м/мин
Температура: -20⁰С +55⁰С
Степень защиты: IP23/IP44 (+шторка).

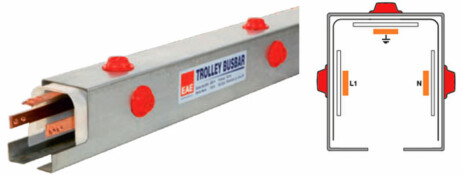

Троллейный шинопровод EAE серии E-line КТ (100А)
Серия троллейных шинопроводов с корпусом из предварительно оцинкованного листовой стали KT. Корпус имеет 3 стандартных канала для подключения до пяти проводников.
EAE-Elektrik E-line КТ (100А)

Ток линии: 100А
Токосъёмник: 25А
Напряжение: 400В
Длина секции: 2,5м
Профиль секции: 51х85мм
Количество шин: 3 (5)
Линия шин: с установленными шинами
Соединение шин: болтовое
Материал корпуса: сталь оцинкованная
Допустимая скорость токосъёмника: 200 м/мин
Температура: -20⁰С +55⁰С
Степень защиты: IP23.
Монотроллейный шинопровод EAE серии E-line URC-С (250-400А)
Монотроллейные шинопроводы серии URC (Uni-Rail Conductor - однорельсовые токопроводящие шины) представляют собой системы, в которых каждый проводник устанавливается как отдельная линия, а тележки токосъемного устройства обеспечивают бесперебойное питание, двигаясь вместе с механизмом, потребляющим электроэнергию. Шинопроводы обеспечивают бесперебойную работу, благодаря изоляции проводников друг от друга в отдельных корпусах. Подходят для использования внутри и снаружи зданий, в тяжелых условиях эксплуатации
Серия: E LINE URC-C
Ток линии: 250А, 400А
Токосъёмник: 50А
Напряжение: 1000В
Длина секции:
Профиль секции: 23х25мм
Сечение: 64мм2, 96мм2
Количество шин: 4, 5
Материал шин: медь
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 м/мин
Температура: -20⁰С +55⁰С
Степень защиты: IP23.
Монотроллейный шинопровод EAE серии E-line URC-S (90-140А)
Серия шинопроводов E-line URC спроектирована для питания механизмов подвижного состава. Конструкция системы предусматривает легкий монтаж и может использоваться как внутри, так и снаружи (под навесом) помещений, выгодно отличается от системы электроснабжения подвижных механизмов кабелем за счет уменьшения рисков неисправностей и увеличения рабочей зоны.
Серия: E LINE URC-S
Ток линии: 90А, 120А, 140А
Токосъёмник: 50А
Напряжение: 1000В
Длина секции: 4м
Профиль секции: 23х25мм
Сечение: 53мм2, 64мм2, 96мм2
Количество шин: 1
Материал шин: сталь оцинкованная
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 м/мин
Температура: -20⁰С +55⁰С
Степень защиты: IP23.
Монотроллейный шинопровод EAE серии E-line URC-А (500-1000А)
Серия шинопроводов E-line URC-А с шестью проводниками из алюминия и с вставкой из нержавеющей стали, обеспечивающей длительный срок эксплуатации. Конструкция системы предусматривает легкий монтаж и может использоваться как внутри, так и снаружи (под навесом) помещений, выгодно отличается от системы электроснабжения подвижных механизмов кабелем за счет уменьшения рисков неисправностей и увеличения рабочей зоны.
Серия: E LINE URC-A
Ток линии: 500А, 800А, 1000А
Токосъёмник: 300А
Напряжение: 1000В
Длина секции: 4м
Профиль секции: 39х49мм
Сечение: 275мм2, 460мм2, 600мм2
Количество шин: 1
Материал шин: алюминий+ сталь(нерж)
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 м/мин
Температура: -20⁰С +55⁰С
Степень защиты: IP23.
