Компания Siemens
Siemens
– немецкая промышленная корпорация, специализирующаяся на производстве электротехнического
оборудования, электроники, светотехники, медицинского оборудования, оказании
услуг в данных отраслях и др. Ведущим направлением деятельности является выпуск
продуктов и решений для энергетики – шинопроводных систем, низковольтных щитов
и другого распределительного оборудования. Производственные мощности Siemens
расположены в Европе, России, Ближнем Востоке, в Азии.
Ассортимент шинопроводов Siemens:
• Шинопроводы распределительные Siemens SIVACON 8PS серия BD01 (40-160A)
• Шинопроводы распределительные Siemens SIVACON 8PS серия BD2 (160-1250А)
• Шинопроводы распределительные и магистральные Siemens SIVACON 8PS серия LD (1100-5000А)
• Шинопроводы распределительные Siemens SIVACON 8PS серия LDM (800-8200А)
• Шинопроводы распределительные Siemens SIVACON 8PS серия LI (800-6300А)
• Шинопроводы с литой изоляцией Siemens SIVACON 8PS серия LR (400-6300А)
• Шинопроводы распределительные Siemens SIVACON 8PS серия BD2 (160-1250А)
• Шинопроводы распределительные и магистральные Siemens SIVACON 8PS серия LD (1100-5000А)
• Шинопроводы распределительные Siemens SIVACON 8PS серия LDM (800-8200А)
• Шинопроводы распределительные Siemens SIVACON 8PS серия LI (800-6300А)
• Шинопроводы с литой изоляцией Siemens SIVACON 8PS серия LR (400-6300А)

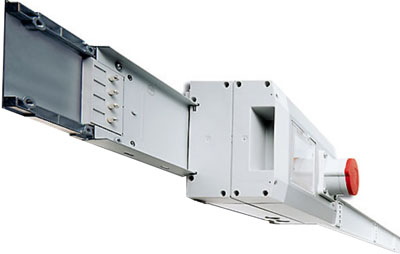

Шинопроводы распределительные Siemens SIVACON 8PS серия BD01 40-160A
Распределительный шинопровод малой мощности серии SIVACON 8PS BD01 предназначен для безопасного и надежного питания электрооборудования небольших предприятий (мастерские, малые цеха, торговые центры) на токи 40-160А. Система представляет собой модульную конструкцию и может быть адаптирована под необходимые требования заказчика. Предустановленные ответвительные коробки можно дооснастить при необходимости.
Серия: Siemens SIVACON 8PS серия BD01 40-160A
Ток линии: 40, 63, 100, 125, 160А
Номинальное напряжение изоляции: 400В
Материал проводников: медь / алюминий
Количество проводников: 4 (PE = оболочка)
Тип соединения секций: соединительный фланец
со встроенным компенсатором деформаций
Температура: -5°С +40°С
Степень защиты: IP54, IP55

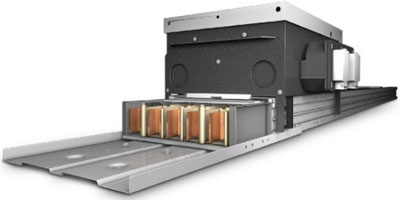

Шинопроводы распределительные
Siemens SIVACON 8PS серия BD2 160-1250А
Шинопроводы модульные распределительные Siemens SIVACON
8PS серия BD2 – это универсальные решения для применения в ограниченном пространстве (ЦОДы, цеха,
торговые центры, склады). Используется для питания оборудования на токи
160-1250А при повышенных требованиях безопасности. Компактные размеры,
конструктивная защита от неправильного монтажа, типовые противопожарные
барьеры, высокая огнестойкость, защиты от несанкционированного проникновения. Быстрое
и простое изменение или наращивание под напряжением.Серия: Siemens SIVACON 8PS серия BD2 160-1250A
Ток линии (алюминиевые шины): 160, 250, 315, 400,
500, 630, 800, 1000А
Ток линии (медные шины): 160, 250, 315, 400,
500, 630, 800, 1000, 1250А
Номинальное напряжение изоляции: 690В
Материал проводников: медь / алюминий
Количество проводников: 5
Материал корпуса: оцинкованная и
окрашенная листовая сталь
Температура: -5°С +40°С
Степень защиты: IP52, IP54, IP55

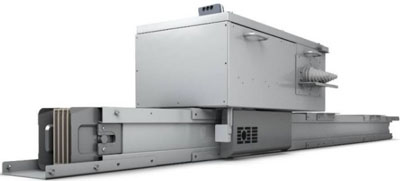

Шинопроводы распределительные и
магистральные Siemens SIVACON 8PS серия LD 1100-5000А
Магистральные и распределительные системы
шинопроводов серии LD спроектированы для применения на токи от 1100 до 5000А. Используются
для передачи энергии от трансформаторов к главным распределительным щитам и
далее к энергоемким потребителям, таким как сварочные линии, ветроустановки или
промышленные печи. Низкая пожарная нагрузка, высокая защита от влаги, коротких
замыканий. Возможность контроля благодаря системе шин с обменом данными для
учета потребления, дистанционного переключения и наблюдения.
Серия: Siemens SIVACON 8PS серия LD 1100-5000А
Ток линии: 1100, 1250, 1600, 2000, 2500, 3000,
3700, 4000, 5000А
Номинальное напряжение изоляции: 1000В
Материал проводников: медь / алюминий
Количество проводников: 4 или 5
Материал корпуса: окрашенная листовая
сталь
Длина стандартных секций: 1.6, 2.4 или 3.2
метра
Температура: -5°С +40°С
Степень защиты: IP34, IP54

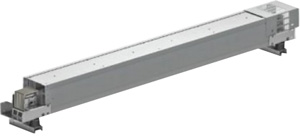

Шинопроводы распределительные
Siemens SIVACON 8PS серия LDM 800-8200А
Система шинопроводов Siemens
SIVACON 8PS серия LDM разработана специально для подачи питания на ветроустановки.
Высокая надежность при монтаже и эксплуатации. Компактный шинопровод, не
требующий обслуживания. Короткие замыкания не оказывают влияния на систему LDM.
Серия: Siemens SIVACON 8PS серия LDM 800-8200А
Ток линии: 800-8200А
Номинальное напряжение изоляции: 1000В
Материал проводников: алюминий
Количество проводников: 3 - 10
Тип соединения секций: болтовое
Материал корпуса: алюминий
(дополнительное окрашивание)
Покрытие шины: эпоксидная смола
Степень

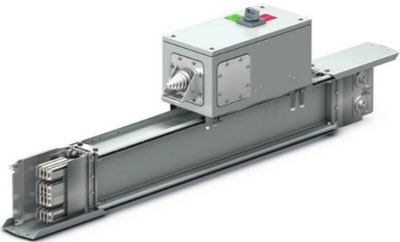

защиты: IP21Шинопроводы распределительные
Siemens SIVACON 8PS серия LI 800-6300А
Система шинопроводов Siemens SIVACON
8PS серия LI предназначена для питания оборудования на объектах инфраструктуры
и промышленности. Шинопровод может эксплуатироваться при максимальной нагрузке
в условиях максимальных температур без снижения номинала тока (дерейтинга). Широкий
выбор протестированных узлов и отводных блоков в соответствие с международным стандартом
МЭК 61439, позволяет обеспечить высокий уровень безопасности персонала и
оборудования. Компактные размеры, быстрый монтаж.
Серия: Siemens SIVACON 8PS серия LI 800-6300А
Ток линии: 800-6300А
Номинальное напряжение изоляции: 1000В
Материал проводников: алюминий / медь
Количество проводников: 4 - 6
Тип соединения секций: крюк и болтовое
соединение
Материал корпуса: окрашенный алюминий
Степень
защиты: IP55, IP66 (без отводных

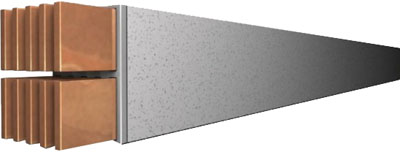

блоков)Шинопроводы с литой изоляцией
Siemens SIVACON 8PS серия LR 400-6300А
Системы шинопроводов с литой изоляцией Siemens SIVACON
8PS серия LR предназначена для тяжелых условий эксплуатации внутри помещений и
на открытом воздухе. Система LR безопасна в условиях агрессивной окружающей
среды и не боится влажности, коррозии и солевой атмосферы. Корпус в литой
оболочке из эпоксидной смолы обеспечивает стойкость системы к воздействию
погодных условий и химических веществ, обеспечивает механическую стабильность. Предел
огнестойкости системы составляет 180 минут. Установка в горизонтальном
положении, на ребро, вертикально или горизонтально.
Серия: Siemens SIVACON 8PS серия LR 400-6300А
Ток линии (алюминиевые проводники): 400, 630, 800, 1000,
1200, 1400, 1600, 2000, 2500, 3200, 4000, 4600А
Ток линии (медные проводники): 630, 800, 1000, 1350,
1600, 1700, 2000, 2500, 3200, 4000, 5000, 6150А
Номинальное напряжение изоляции: 1000В
Материал проводников: алюминий / медь
Количество проводников: 3 и PEN или 3, N и PE
Тип соединения секций: одно болтовый
клеммный блок
Материал корпуса: эпоксидная смола
Степень
защиты: IP68
