Компания Nante
Компания «Nante» - китайский производитель троллейных шинопроводов, контактных рельсов и комплектующих для построения шинопроводных линий в помещениях и на открытом воздухе, а также систем радиоуправления к передвижным механизмам, кранам, талям. Выпускаемая продукция прошла процедуру проверки нормам соответствия эксплуатационной и пожарной безопасности Таможенного Союза.
Ассортимент шинопроводов Nante HFP:
• Троллейные шинопроводы Nante серии HFP56 (35А-240А)
• Троллейные шинопроводы Nante серии HFP52 (35А-240А)
• Токопроводная система Nante серии HFP95 (50А-100А)
• Троллейные пластмассовые и алюминиевые шинопроводы закрытого типа Nante серии HFP-4(5) (50А-170А)
• Пластиковые шинопроводы повышенной прочности Nante серии HFP55-4 (50А-170А)
• Шинопровод Nante серии HFP- X-n/m (50А-80А)
• Система кабельного токоподвода Nante
• Системы контактных рельс Nante серии JDC-H (150А-5000А)
• Троллейные шинопроводы Nante серии HFP52 (35А-240А)
• Токопроводная система Nante серии HFP95 (50А-100А)
• Троллейные пластмассовые и алюминиевые шинопроводы закрытого типа Nante серии HFP-4(5) (50А-170А)
• Пластиковые шинопроводы повышенной прочности Nante серии HFP55-4 (50А-170А)
• Шинопровод Nante серии HFP- X-n/m (50А-80А)
• Система кабельного токоподвода Nante
• Системы контактных рельс Nante серии JDC-H (150А-5000А)

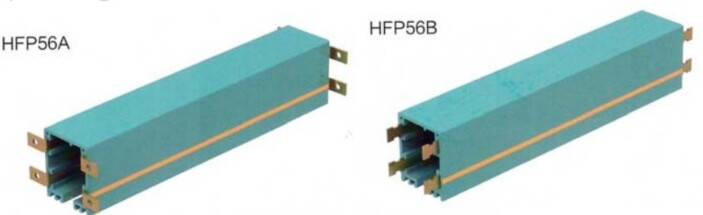

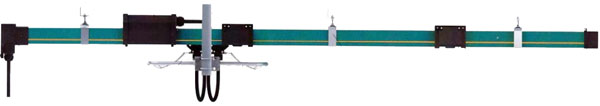

Троллейные шинопроводы Nante серии HFP56 35А-240А
Троллейные шинопроводы Nante серии HFP – система закрытого шинопровода средней мощности, предназначенная для монтажа внутри и снаружи зданий. Стыковка секций осуществляется с помощью соединительных, пластиковых муфт. Подвод напряжения на шинопровод организован через специальную токоподводящую секцию, линейного или концевого типа.
Nante HFP56 35А-240А
Ток линии: 35,50,65,80,100,120,140,170,210,240А
Токосъемники: 25А, 40А, 60А, 80А
Напряжение: 600В
Количество проводников: 3, 4
Длина секции: 4 метра
Материалы шин: медь
Температура: -30С +70С.

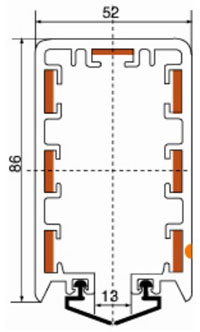

Троллейные шинопроводы Nante серии HFP52 35А-240А
Троллейные шинопроводы Nante серии HFP52
представляют собой надежную шинопроводную систему с корпусом из высокопрочного
ПВХ. Используются для питания электрооборудования в цехах, системах хранения и
тд. Конструкция токосъемника и корпуса шинопровода предотвращает перепутывание
фаз.Nante HFP52 35А-240А
Ток линии: 35,50,65,80,100,120,140,170,210,240А
Токосъемники: 25А, 40А
Максимальная скорость: 110 м/мин (с уплотнением) / 135 м/мин
Напряжение: 600В
Количество проводников: 4(5,6,7)
Длина секции: 4 метра
Материалы шин: медь

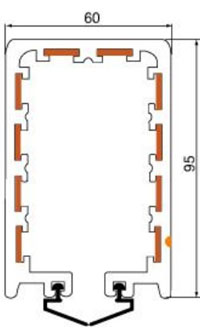

Температура: -30С +70СТокопроводная система Nante серии HFP95 50А-100А
Токопроводная система Nante серии HFP 95 представляет собой
контактно-закрытую систему шинопроводов для питания электрооборудования на токи
от 50А до 100А. Ширина проводника: 12 мм.Nante HFP95 50А-100А
Ток линии: 50А, 80А,
100А
Токосъемники: 25А, 40А
Максимальная скорость: 110 м/мин
(с уплотнением) / 135 м/мин
Напряжение: 600В
Количество проводников: 10
Длина секции: 4 метра
Материалы шин: медь

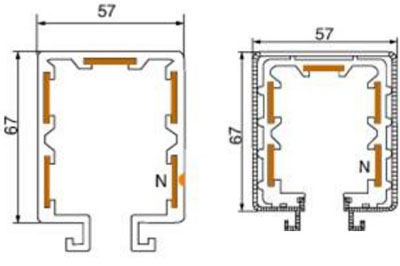

Температура: -30С +70С.Троллейные пластмассовые и алюминиевые
шинопроводы закрытого типа серии HFP-4(5) 50А-170А
Серия шинопроводов Nante малой мощности закрытого типа
серии HFP-4(5) с корпусом из алюминия и пластика. Соединение секций выполняется
с помощью пластиковых муфт. Ширина жилы 17,6 ммNante HFP-4(5)
50А-170А
Ток линии: 50, 80,
100, 120, 140, 170А
Напряжение: 600В
Количество проводников: 4 (5)
Длина секции: 4 метра
Материалы шин: медь
Температура: -30С +70СПластиковые шинопроводы повышенной прочности Nante
серии HFP55-4 50А-170А
Пластиковый шинопровод закрытого типа серии HFP55-4
рассчитан на питание оборудование малой мощности (до 170А). Ширина жилы 14,5 ммNante HFP55-4
50А-170А
Ток линии: 50, 80,
100, 120, 140, 170А
Напряжение: 600В
Количество проводников: 4
Длина секции: 4 метра
Материалы шин: медь
Температура: -30С +70СШинопровод Nante серии HFP- X-n/m 50А-80А
Шинопровод
Nante серии HFP-X используется для построения закрытой троллейной шинопроводной
системы внутри или снаружи зданий. Подходит для питания электрооборудования на
токи от 50А до 80А. Ширина жилы 10 мм.
Nante HFP- X-n/m 50А-80А
Ток линии: 50А, 80А
Напряжение: 600В
Количество проводников: 10-16
Длина секции: 4 метра
Материалы шин: медь

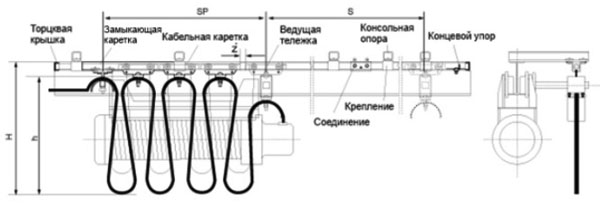

Температура: -30С +70ССистема кабельного токоподвода Nante
Система кабельного токоподвода представляют собой
замкнутую систему, в которой тележки с кабелем передвигаются по ходовому
профилю (рельсам)Материал профиля: оцинкованная сталь
Тип профиля: С-образный, І-образный
Длина профиля: 4м, 6м
Корпус кареток: оцинкованная сталь

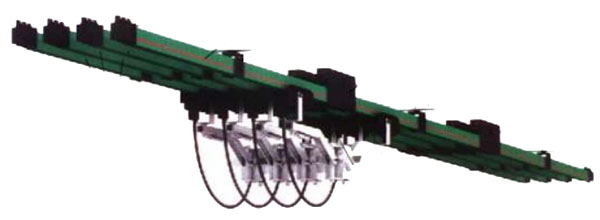

Системы контактных рельс Nante серии JDC-H 150А-5000А
Системы контактных рельс Nante серии JDC-H
представляют собой изолированную проводниковую рельсовую систему питания с
однополюсными изолированными контактными рельсами. Любое количество полюсов
могут быть установлены вертикально или горизонтально. Для установки внутри
зданий и на открытом воздухе.Nante JDC-H 150А-5000А
Ток контактного рельса (алюминий): 150, 250-300,
320-1250, 230-800, 1250-3000А
Ток контактного рельса (медь): 150-500, 500-800,
800-1600, 1250-5000А
Ток контактного рельса (нержавеющая сталь): 25А
Токосъемники Н32: 400, 500, 800, 1000А
Токосъемники Н24: 200, 400А
Токосъемники Н19: 100, 200А
Токосъемники Н52: 800, 1600А
Длина рельса (алюм/медь/нерж.сталь): 4.5 и 6 / 4.5 и 6 /
4.5
Напряжение: 660В
Скорость токосъемников Н32 / Н24 / Н19 / Н52: 600м/мин / 360м/мин /
360м/мин / 360м/мин
Температура
(стандартная изоляция): -30С… +70С
