Компания RM International group
Компания "RM International Group" Sp. z o.o. более 10 лет производит троллейные шинопроводы закрытого и открытого типа, фестонные системы, кабельные барабаны, кабелеукладочные цепи и другие системы запитывания. Производственные мощности предприятия расположены в г. Быдгощ (Польша). Продукцию компании используют все ведущие краностроительные заводы в России и стран СНГ. География продаж охватывает потребителей от Люксембурга до Японии и от Норвегии до Кении. Продукция соответствует ISO9001:2009 и СЕ.
Ассортимент шинопроводов RM International group:
Закрытая многополюсная система токоподвода RMBC56 (35А-240А)
Закрытая многополюсная система токоподвода RMBC52 (50А-140А)
Закрытая многополюсная система токоподвода RMBC60 (50А-140А)
Закрытая многополюсная система токоподвода RMBC95 (50А-100А)
Троллея шинопровода в алюминиевом корпусе серии RMBC-J (50А-170А)
Троллея шинопровода серии RMBC-55 (50А-170А)
Троллея шинопровода серии RMBC-X (50А-80А)
Открытая система троллейных монорельсов RMSO серии S32 (320А-1600А)
Открытая система троллейных монорельсов RMSO серии S24 (150А-800А)
Открытая система троллейных монорельсов RMSO серии S52 (1500А-5000А)
Открытая система троллейных монорельсов RMSO серии S35 (320А - 800А)
Система токоподвода серии А-10 (нагрузка тележки – 10 кг)
Система токоподвода серии А-20 (нагрузка тележки – 16 кг)
Система токоподвода серии А-30 (нагрузка тележки – 20 кг)
Система токоподвода серии А-40 (нагрузка тележки – 20 кг)
Система токоподвода серии А-50 (нагрузка тележки – 20 кг)

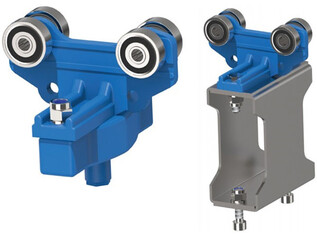

Система токоподвода серии А-60 (нагрузка тележки – 10 кг)

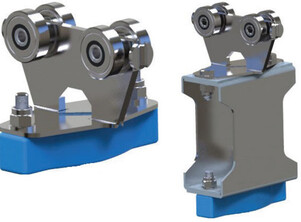

Система токоподвода серии А-70 (нагрузка тележки – 20 кг)

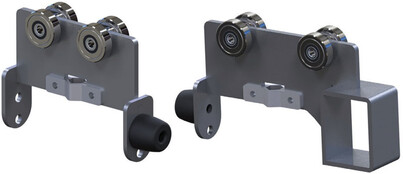

Система токоподвода серии А-90 (нагрузка тележки – 20 кг)

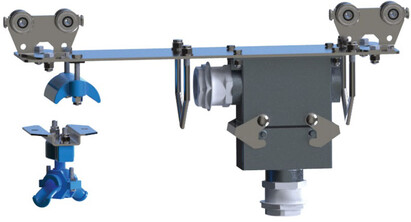

Система токоподвода серия AS-80 / AS-81 Тележка для пультов управления

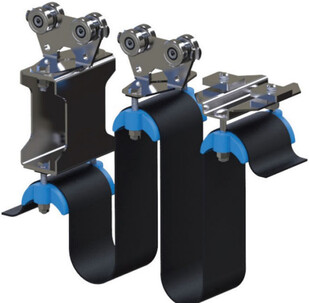

Серия С–10 Комплектующие к системе токоподвода (нагрузка – 20 кг)

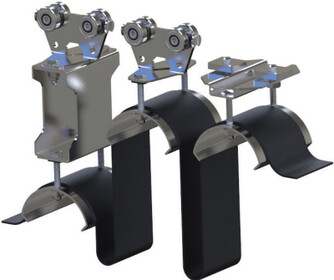

Серия С–20 Комплектующие к системе токоподвода (нагрузка – 25 кг)

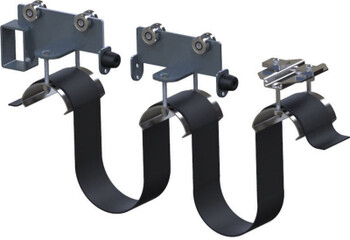

Серия С–30 Комплектующие к системе токоподвода (нагрузка – 32 кг)

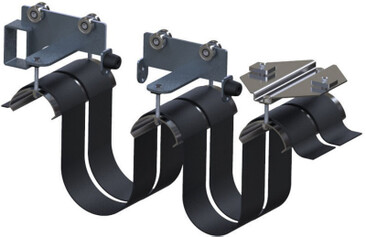

Серия С–40 Комплектующие к системе токоподвода (нагрузка – 20 кг)

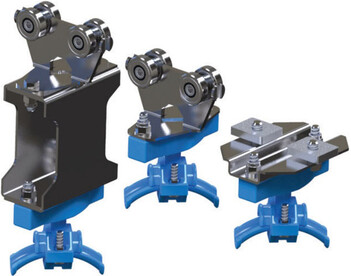

Серия С–50 Комплектующие к системе токоподвода (нагрузка – 10 кг)

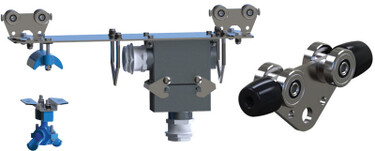

Серия CS-60 I CS-61 Тележка для пультов управления

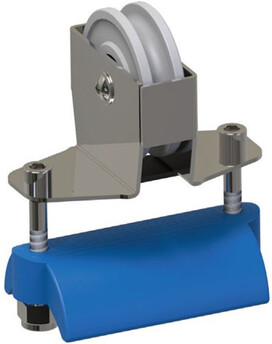

Модель RP-10 Кабельные тележки для троса толщиной 4 мм

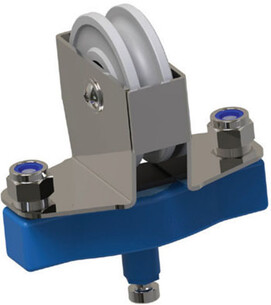

Серия RP-20 Кабельные тележки для троса толщиной 6-8 мм

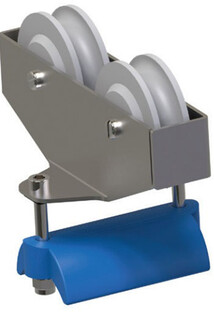

Серия RP-30 Кабельные тележки для троса толщиной 10-12 мм
Серия RP-40 Кабельные тележки для троса толщиной 14 мм

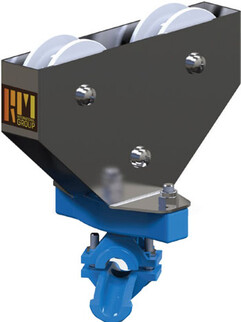

Серия RP-50 Кабельные тележки для троса толщиной 14 мм
Тележки поводковые на трос CTТ-RP

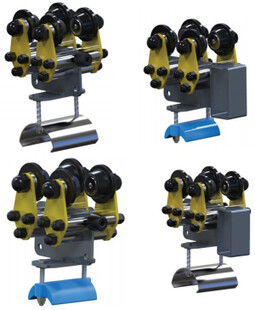

Кабельные тележки серии FL-10 (нагрузка – 20 кг, плоский кабель)
Кабельные тележки серии FL-20 (нагрузка – 20 кг, плоский кабель)

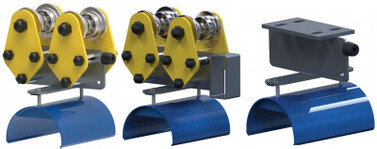

Кабельные тележки серии FL-30 (нагрузка – 50 кг, плоский кабель)

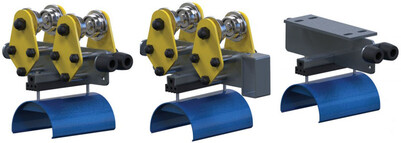

Кабельные тележки серии FL-40 (нагрузка – 75 кг, плоский кабель)

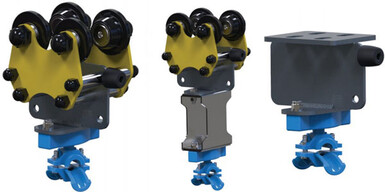

Кабельные тележки серии RD-10 (нагрузка – 20 кг, круглый кабель)

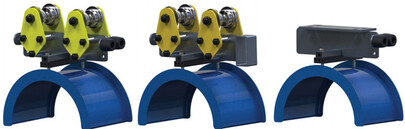

Кабельные тележки серии RD-20 (нагрузка – 50 кг, круглый кабель)

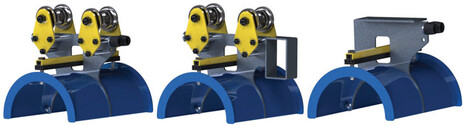

Кабельные тележки серии RD-30 (нагрузка – 75-150 кг, круглый кабель)

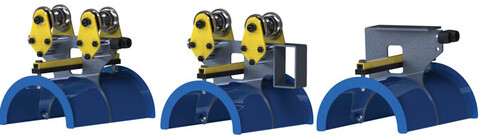

Кабельные тележки серии RD-40 (нагрузка – 150 кг, круглый кабель)

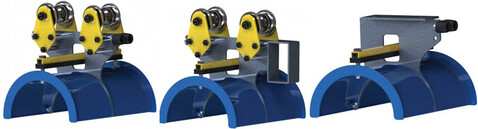

Кабельные тележки серии RD-50 (нагрузка – 150 кг, круглый кабель)

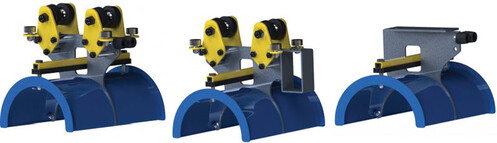

Кабельные тележки серии RD-60 (нагрузка – 180 кг, круглый кабель)

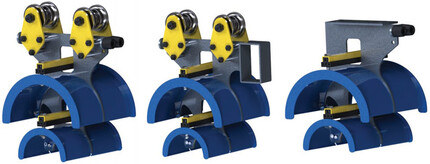

Кабельные тележки серии RD-70 (нагрузка – 180 кг, круглый кабель)

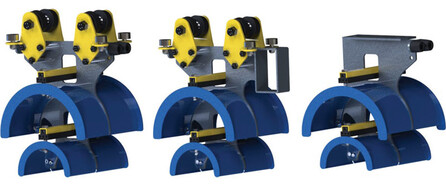

Кабельные тележки серии RD-80 (нагрузка – 180 кг, круглый кабель)
Крупногабаритные тележки серии WGWK с 1 седлом
Крупногабаритные тележки серии WGWK с 2 седлами

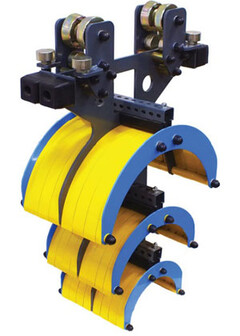

Крупногабаритные тележки серии WGWK с 3 седлами
Закрытая многополюсная система токоподвода RMBC56 35А-240А
Троллейный токоподвод RM International Group серии RMBC56 разработан для использования внутри зданий и на открытом воздухе. Для передачи электроэнергии в токосъемниках используются медно-графитовые щетки, оборудованные пружинами. Крепление секций – болтовое соединение с пластиковой защитой.



RM International group RMBC56 35А-240А

Ток линии: 35,50,65,80,100,120,140,170,210,240А
Токосъёмник: 25А, 40А, 60А,80А
Напряжение: 690В
Длина секции: 4 метра
Количество шин: 4
Сечение: 8, 10, 12, 15, 20, 25, 35, 50, 70, 80 мм2
Материал шин: медь
Материал корпуса: ПВХ
Температура: −20°C +70°С / −20°C +115°С / −40°C +80°С
Степень защиты: IP23.

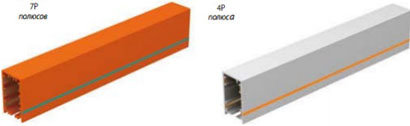

Закрытая многополюсная система токоподвода RMBC52 50А-140А
Троллейный шинопровод в жестком закрытом корпусе RM International Group серии RMBC52 предназначен для подачи электропитания крановому оборудованию, подвижным механизмам и другим системам внутри помещений и на открытом воздухе. Система изготовлена без материалов и элементов, вызывающих воспламенение (класс В1).


RM International group RMBC52 50А-140А

Ток линии: 50,80,100,120,140А
Токосъёмник: 25А, 40А
Напряжение: 690В
Длина секции: 4 метра
Количество шин: 4, 5, 6, 7
Сечение: 10, 15, 20, 25, 35 мм2
Материал шин: медь
Материал корпуса: ПВХ
Температура: −20°C +70°С / −20°C +115°С / −40°C +80°С
Степень защиты: IP23.

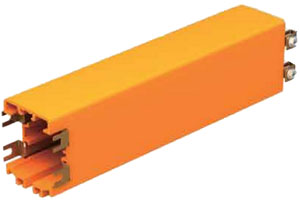

Закрытая многополюсная система токоподвода RMBC60 50А-140А
Закрытая многополюсная система токоподвода RM International Group серии RMBC60 представляет собой троллейный шинопровод в закрытом корпусе, рассчитанный для подачи электропитание на оборудование с токами 50А – 140А. Подключение электроэнергии возможно в середине или с торцов трассы.


RM International group RMBC60 50А-140А

Ток линии: 50,80,100,120,140А
Токосъёмник: 25А, 40А, 60А
Напряжение: 690В
Длина секции: 4 метра
Количество шин: 4
Сечение:  10, 15, 20, 25, 35 мм2
Материал шин: медь
Материал корпуса: ПВХ
Температура: −20°C +70°С / −20°C +115°С / −40°C +80°С
Степень защиты: IP23.

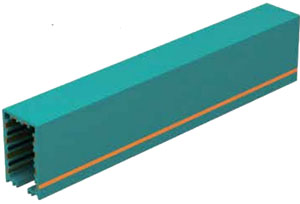

Закрытая многополюсная система токоподвода RMBC95 50А-100А
Троллейная система токоподвода RM International Group серии RMBC95 – это многополюсный шинопровод в жестком закрытом корпусе из ПВХ. Используется для подачи питания на электрооборудование (тали, краны, подвижные механизмы и др), рассчитанные на токи от 50А до 100А. Токосъемники оснащаются кабелями определенной длины, навесными или гибкими пружинными толкателями.


RM International group RMBC95 50А-100А

Ток линии: 50,80,100А
Токосъёмник: 25А, 40А
Напряжение: 690В
Длина секции: 4 метра
Количество шин: 2 - 10
Сечение: 10, 15, 20 мм2
Материал шин: медь
Материал корпуса: ПВХ
Температура: −20°C +70°С / −20°C +115°С / −40°C +80°С
Степень защиты: IP23.
Троллея шинопровода в алюминиевом корпусе серии RMBC-J 50А-170А
Троллейный шинопровод RM International Group серии RMBC-J 50А-170А – это малогабаритный защищенный токоподвод в алюминиевом корпусе. Предназначен для эксплуатации внутри зданий, в «горячих» цехах при температуре до +115С и на открытом воздухе в корпусе, устойчивом к УФ-лучам.


RM International group RMBC-J 50А-170А

Ток линии: 50,80,100,120,140,170А
Напряжение: 690В
Длина секции: 4 метра
Количество шин: 4 (5)
Сечение: 10, 15, 20,25 ,35, 50 мм2
Материал шин: медь
Материал корпуса: алюминий
Температура: −20°C +70°С / −20°C +115°С / −40°C +80°С
Степень защиты: IP23
Троллея шинопровода серии RMBC55 (50А-170А)
Троллея шинопровода RM International Group серии RMBC-55 – закрытый токоподвод в корпусе из ПВХ. Стандартная длина 4,0 м - другие длины на заказ. Предназначен для запитывания электрооборудования (электрические тали, краны, подвесные дороги и др.)


RM International group RMBC55 (50А-170А)

Ток линии: 50,80,100,120,140,170А
Напряжение: 690В
Длина секции: 4 метра
Количество шин: 4
Сечение: 10, 15, 20,25 ,35, 50 мм2
Материал шин: медь
Материал корпуса: ПВХ
Температура: −20°C +70°С / −20°C +115°С / −40°C +80°С
Степень защиты: IP23

Троллея шинопровода серии RMBC-X 50А-80А
Троллея шинопроводная RM International Group серии RMBC-X предназначена для питания электрооборудования (мостовые краны, станки, электротали и др.) на токи 50А-80А. Количество полюсов: 10-16. Ширина медного проводника 10,0 мм.


RM International group RMBC-X 50А-80А

Ток линии: 50А, 80А
Напряжение: 690В
Длина секции: 4 метра
Количество шин: 10 - 16
Сечение: 10, 15 мм2
Материал шин: медь
Материал корпуса: ПВХ
Температура: −20°C +70°С / −20°C +115°С / −40°C +80°С
Степень защиты: IP23

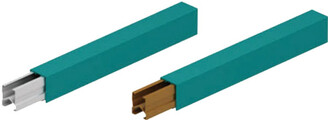

Открытая система троллейных монорельсов RMSO серии S32 320А-1600А
Открытый контактный монорельс RM International Group серии RMSO S32 с увеличенным размером контактной поверхности предназначен для запитывания всех типов передвижного оборудования и механизмов. Алюминиевый рельс снабжен контактной поверхностью из нержавеющей стали с запатентованной конструкцией, обеспечивающей надежную работу.



RM International group RMSO серия S32 320А-1600А

Ток линии (алюминиевый проводник): 320, 500, 630, 800, 1000, 1250А
Ток линии (медный проводник): 800, 1000, 1250, 1600А
Токосъёмник: 400А, 500А, 800А, 1000А
Скорость движения токосъемника: 600 м/мин
Напряжение: 690В
Длина секции: 6 метров
Сечение (алюминиевый проводник): 230, 285, 360, 420, 550, 600 мм2
Сечение (медный проводник): 230, 300, 360, 450 мм2
Температура: −20°C +70°С / −10°C +115°С / −40°C +85°С

Открытая система троллейных монорельсов RMSO серии S24 150А-800А
Система одноколейных контактных монорельсов RM International Group серии RMSO серии S24 с двумя типами проводников предназначена для питания мобильных приемников и другого оборудования. Большая эффективная площадь контакта, низкое сопротивление, низкий нагрев проводника обеспечивают стабильную работу шинопроводов.


RM International group RMSO серия S24 150А-800А

Ток линии (алюминиевый проводник): 150, 250, 300А
Ток линии (медный проводник): 150, 200, 300, 500, 600, 700, 800А
Токосъёмник: 100А, 200А, 400А
Скорость движения токосъемника: 600 м/мин
Напряжение: 690В
Длина секции: 6 метров
Сечение (алюминиевый проводник): 100, 160, 180 мм2
Сечение (медный проводник): 50, 65, 110, 130, 160, 180, 200, 230 мм2
Температура: −20°C +70°С / −10°C +115°С / −40°C +85°С

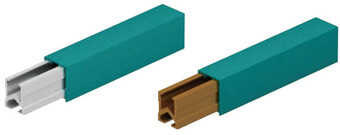

Открытая система троллейных монорельсов RMSO серии S52 1500А-5000А
Открытая система контактных монорельсов RM International Group RMSO серии S52 используется для питания электрооборудования на токи от 1500А до 5000А. Монтаж на открытом воздухе и в помещении. Система контактных монорельс RMSO полностью изолирована согласно новым стандартам безопасности и полностью защищена от прямого контакта. Алюминиевый рельс снабжен контактной поверхностью из нержавеющей стали с запатентованной конструкцией, обеспечивающей надежную работу.


RM International group RMSO серия S52 1500А-5000А

Ток линии (алюминиевый проводник): 1500, 1600, 2000, 2500, 3000А
Ток линии (медный проводник): 1600, 2000, 2500, 3000, 3500, 4500, 5000А
Токосъёмник: 800А, 1600А
Скорость движения токосъемника: 600 м/мин
Напряжение: 690В
Длина секции: 6 метров
Сечение (алюминиевый проводник): 900, 1000, 1350, 1600, 2000 мм2
Сечение (медный проводник): 500, 700, 850, 1000, 1200, 1800 мм2
Температура: −20°C +70°С / −10°C +115°С / −40°C +85°С.

Открытая система троллейных монорельсов RMSO серии S35 320А - 800А
Открытая система монорельсов RM International Group RMSO серии S35 представляет собой современную систему, использующую одноколейные изолированные контактные рельсы для электропитания мобильных приемников. Любое количество полюсов в прямых или изогнутых системах можно установить горизонтально и вертикально. Система контактных рельс RMSO может быть установлена снаружи и внутри зданий.


RM International group RMSO серия S35 320А - 800А

Ток линии (алюминиевый проводник): 320, 500, 600, 800А
Токосъёмник: 400А, 500А, 800А, 1000А
Скорость движения токосъемника: 600 м/мин
Напряжение: 690В
Длина секции: 6 метров
Сечение (алюминиевый проводник): 230, 280, 360, 420 мм2
Температура: −20°C +70°С / −10°C +115°С / −40°C +85°С
Система токоподвода серии А-10
Система токоподвода RM International Group серии А-10 использует профили типа «С» и кабельные подвески во взрывобезопасном исполнении. Предназначена для стандартных условий работы в закрытых помещениях, на открытом воздухе, в том числе - в тяжелых условиях эксплуатации (высокая влажность, запыленность, при наличии агрессивных сред и т.д.)


RM International group токоподвод серия А-10

Длина ходового профиля: 4000 мм, 6000 мм
Поперечное сечение профиля: 30 х 32 мм
Толщина стенки А-профиля: 1,5 мм
Толщина стенки В-профиля: 2,0 мм
Материал профиля: сталь холоднокатаная, оцинкованная
Нагрузка кабельной тележки: до 10 кг
Размеры кабельной тележки: 65 х 89 х 20 х 50 х 85 мм
Нагрузка поводковой тележки: 10 кг
Размеры поводковой тележки: 65 х 89 х 20 х 50 х 85 мм
Температура: -50°С до +200°С

Система токоподвода серии А-20
Система токоподвода RM International Group серии А-20 предназначена для питания козловых кранов и других подвижных механизмов в условиях закрытых цехов, на открытом воздухе. Используемый тип профиля: А - с толщиной стенки 1,5 мм, В – с толщиной стенки 2,0 мм.


RM International group токоподвод серия А-20

Длина ходового профиля: 4000 мм, 6000 мм
Поперечное сечение профиля: 30 х 32 мм
Толщина стенки А-профиля: 1,5 мм
Толщина стенки В-профиля: 2,0 мм
Материал профиля: сталь холоднокатаная, оцинкованная
Нагрузка кабельной тележки: до 16 кг
Размеры кабельной тележки: 65х89х15х50х85мм, 65х89х25х50х105мм, 65х89х35х50х125мм, 65х89х25х50х125мм, 65х89х20х50х125мм
Нагрузка поводковой тележки: 16 кг
Размеры поводковой тележки: 65х89х15х50х85мм, 65х89х25х50х105мм, 65х89х35х50х125мм, 65х89х25х50х125мм, 65х89х20х50х125мм
Температура: -50°С до +200°С
Система токоподвода серии А-30
Система токоподвода RM International Group серии А-30 – надежная и компактная линия для электропитания подвижных механизмов. Эксплуатация: в помещении, в тяжелых условиях, на открытом воздухе. Использование двух типов профиля с толщиной стенки 1,5мм и 2,0 мм.


RM International group токоподвод серия А-30

Длина ходового профиля: 4000 мм, 6000 мм
Поперечное сечение профиля: 30 х 32 мм
Толщина стенки А-профиля: 1,5 мм
Толщина стенки В-профиля: 2,0 мм
Материал профиля: сталь холоднокатаная, оцинкованная
Нагрузка кабельной тележки: до 20 кг
Размеры кабельной тележки: 65х89х15х50х85мм, 65х89х25х50х105мм, 65х89х35х50х125мм, 65х89х25х50х125мм, 65х89х20х50х125мм
Нагрузка поводковой тележки: 20 кг
Размеры поводковой тележки: 65х89х15х50х85мм, 65х89х25х50х105мм, 65х89х35х50х125мм, 65х89х25х50х125мм, 65х89х20х50х125мм
Температура: -50°С до +200°С

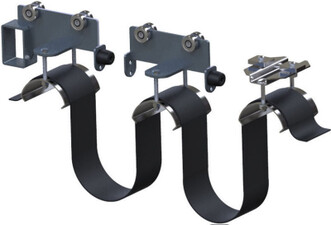

Система токоподвода серии А-40
Система троллейного токоподвода RM International Group серии А-40 разработана для стабильной подачи электропитания кранам, станкам, подвижным механизмам в заводских условиях, на открытом воздухе, в т.ч. на производствах с экстремальными условиями работы (повышенная влажность, запыленность и др). Материал корпуса тележек – оцинкованная сталь.


RM International group токоподвод серия А-40

Длина ходового профиля: 4000 мм, 6000 мм
Поперечное сечение профиля: 30 х 32 мм
Толщина стенки А-профиля: 1,5 мм
Толщина стенки В-профиля: 2,0 мм
Материал профиля: сталь холоднокатаная, оцинкованная
Нагрузка кабельной тележки: до 20 кг
Размеры кабельной тележки: 65х89х15х100х160, 65х89х20х120х160, 65х89х30х120х200, 65х89х20х160х200мм
Нагрузка поводковой тележки: 20 кг
Размеры поводковой тележки: 65х89х15х100х160, 65х89х20х120х160, 65х89х30х120х200, 65х89х20х160х200мм
Температура: -50°С до +200°С

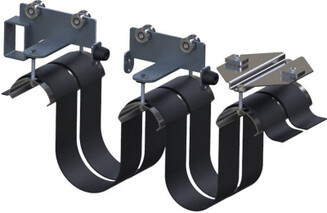

Система токоподвода серии А-50
Система контактного токоподвода RM International Group серии А-50 – хорошо защищенная система подачи электроэнергии к промышленным потребителям (козловые краны, электротали, мостовые краны, грузоподъемные системы и т.д.). Возможна работа во взрывоопасной среде, в помещениях высокой влажности и запыленности, на участках прямого попадания УФ-лучей.


RM International group токоподвод серия А-50

Длина ходового профиля: 4000 мм, 6000 мм
Поперечное сечение профиля: 30 х 32 мм
Толщина стенки А-профиля: 1,5 мм
Толщина стенки В-профиля: 2,0 мм
Материал профиля: сталь холоднокатаная, оцинкованная
Нагрузка кабельной тележки: до 20 кг
Размеры кабельной тележки: 135х160х25х100х160, 135х160х20х120х160, 135х160х30х120х200, 135х160х20х160х200 мм
Нагрузка поводковой тележки: 20 кг
Размеры поводковой тележки: 135х160х25х100х160, 135х160х20х120х160, 135х160х30х120х200, 135х160х20х160х200 мм
Температура: -50°С до +200°С

Система токоподвода серии А-60
Система троллейного токоподвода RM International Group серии А-60 представляет собой надежную современную линию для питания промышленного электрооборудования. Варианты роликов, используемых в тележках: полиамид, ось оцинкованная; шариковый подшипник RS или ZZ; шариковый подшипник RS или ZZ - полиамидное покрытие; шариковый подшипник RS или ZZ - полиуретановое покрытие. Корпус кабельной тележки – полиамид.


RM International group токоподвод серия А-60

Длина ходового профиля: 4000 мм, 6000 мм
Поперечное сечение профиля: 30 х 32 мм
Толщина стенки А-профиля: 1,5 мм
Толщина стенки В-профиля: 2,0 мм
Материал профиля: сталь холоднокатаная, оцинкованная
Нагрузка кабельной тележки: до 10 кг
Размеры кабельной тележки: 89 х 85 мм
Нагрузка поводковой тележки: 10 кг
Размеры поводковой тележки: 89 х 85 мм
Температура: -50°С до +200°С
Система токоподвода серии А-70
Система токоподвода RM International Group серии А-70 – это надежная линия электропитания электроталей, кранов, механизмов. Включает профили типа «С» и кабельные тележки из оцинкованной стали во взрывобезопасном исполнении. Предназначена для работы в помещении, на улице, в т.ч. для работы в экстремальных условиях. Крепление обоймы тележек – полиамид.


RM International group токоподвод серия А-70

Длина ходового профиля: 4000 мм, 6000 мм
Поперечное сечение профиля: 30 х 32 мм
Толщина стенки А-профиля: 1,5 мм
Толщина стенки В-профиля: 2,0 мм
Материал профиля: сталь холоднокатаная, оцинкованная
Нагрузка кабельной тележки: до 20 кг
Размеры кабельной тележки: 89х85, 89х105, 89х125 мм
Нагрузка поводковой тележки: 20 кг
Размеры поводковой тележки: 89 х 85 мм
Температура: -50°С до +200°С

Система токоподвода серии А-90
Линия троллейного токоподвода RM International Group серии А-90 предназначена для питания козловых кранов и других подвижных механизмов в условиях закрытых цехов, на открытом воздухе. Используемый тип профиля: А - с толщиной стенки 1,5 мм, В – с толщиной стенки 2,0 мм. Материал кабельной тележки – оцинкованная сталь.


RM International group токоподвод серия А-90

Длина ходового профиля: 4000 мм, 6000 мм
Поперечное сечение профиля: 30 х 32 мм
Толщина стенки А-профиля: 1,5 мм
Толщина стенки В-профиля: 2,0 мм
Материал профиля: сталь холоднокатаная, оцинкованная
Нагрузка кабельной тележки: до 20 кг
Размеры кабельной тележки: 89х85, 89х105, 89х125 мм
Нагрузка поводковой тележки: 20 кг
Размеры поводковой тележки: 89 х 85 мм
Температура: -50°С до +200°С
Система токоподвода серия AS-80 / AS-81 Тележка для пультов управления
Тележка для пультов управления серии AS-80 (тип – специальная), тележка специальная серии AS-81. Используется в системах троллейного токоподвода RM International Group серий А10 – А90.
Серия С–10 Комплектующие к системе токоподвода
Троллейная система токоподвода RM International Group основана на применении профиля типа "С" и всех соответствующих компонентов. Поперечное сечение профиля соответствует размерам 40х40 мм, толщина стенки - 2,5 мм.


RM International group токоподвод серия С–10

Длина ходового профиля: 4000 мм, 6000 мм
Поперечное сечение профиля: 40 х 40 мм
Толщина стенки профиля: 2,5 мм
Материал профиля: сталь холоднокатаная, оцинкованная
Нагрузка кабельной тележки: до 20 кг
Размеры кабельной тележки: 65х89х20х50х85, 65х89х20х50х105 мм
Нагрузка поводковой тележки: 20 кг
Размеры поводковой тележки: 65х89х20х50х85, 65х89х20х50х105  мм
Температура: -50°С до +200°С

Серия С-20 Комплектующие к системе токоподвода
Система токоподвода RM International Group серии С-20 состоит из плоских или круглых кабелей, размещенных на кабельных тележках. Система кабельных тележек серии С разработана для стандартных условий работы в закрытых помещениях, на открытом воздухе, в том числе - в тяжелых условиях работы. Материал корпуса тележек – сталь оцинкованная.


RM International group токоподвод серия С–20

Длина ходового профиля: 4000 мм, 6000 мм
Поперечное сечение профиля: 40 х 40 мм
Толщина стенки профиля: 2,5 мм
Материал профиля: сталь холоднокатаная, оцинкованная
Нагрузка кабельной тележки: до 25 кг
Размеры кабельной тележки: 65х85х25х50х105, 65х85х20х80х125, 65х85х25х100х160, 65х85х20х120х160 мм
Нагрузка поводковой тележки: 25 кг
Размеры поводковой тележки: 65х85х25х50х105, 65х85х20х80х125, 65х85х25х100х160, 65х85х20х120х160 мм
Температура: -50°С до +200°С
Серия С-30 Комплектующие к системе токоподвода
Система троллейного токоподвода RM International Group  серии С-30 включает кабельные и поводковые тележки с корпусом из нержавеющей стали, профиль типа С, круглые и плоские кабели и другие комплектующие. Система рассчитана на работу в условиях цеха, улицы и сложных условиях (запыленность, взрывоопасность, высокая влажность и др).


RM International group токоподвод серия С–30

Длина ходового профиля: 4000 мм, 6000 мм
Поперечное сечение профиля: 40 х 40 мм
Толщина стенки профиля: 2,5 мм
Материал профиля: сталь холоднокатаная, оцинкованная
Нагрузка кабельной тележки: до 32 кг
Размеры кабельной тележки: 135х160х25х80х160, 135х160х25х100х160, 135х160х25х120х200, 135х160х20х160х200 мм
Нагрузка поводковой тележки: 32 кг
Размеры поводковой тележки: 135х160х25х80х160, 135х160х25х100х160, 135х160х25х120х200, 135х160х20х160х200 мм
Температура: -50С до +200С

Серия С-40 Комплектующие к системе токоподвода
Троллейная линия токоподвода RM International Group  серии С-40 основана на применении профиля типа "С" и всех соответствующих компонентов (кабельные, поводковые тележки, кабели и др).  Система кабельных тележек серии С разработана для стандартных условий работы в закрытых помещениях (в т.ч. в условиях повышенной сложности эксплуатации), на открытом воздухе.


RM International group токоподвод серия С–40

Длина ходового профиля: 4000 мм, 6000 мм
Поперечное сечение профиля: 40 х 40 мм
Толщина стенки профиля: 2,5 мм
Материал профиля: сталь холоднокатаная, оцинкованная
Нагрузка кабельной тележки: до 20 кг
Размеры кабельной тележки: 130х175х25х260х320, 160х205х25х260х320, 190х235х30х260х320 мм
Нагрузка поводковой тележки: 20 кг
Размеры поводковой тележки: 130х175х25х260х320, 160х205х25х260х320, 190х235х30х260х320 мм
Температура: -50°С до +200°С
Серия С-50 Комплектующие к системе токоподвода
Система троллейного токоподвода RM International Group  серии С-50 включает кабельные и поводковые тележки с корпусом из нержавеющей стали и обоймой из полиамида, профиль типа С, круглые и плоские кабели и другие комплектующие. Система рассчитана на работу в условиях цеха, улицы и сложных условиях (запыленность, взрывоопасность, высокая влажность и др).


RM International group Серия С-50 кабельные тележки

Длина ходового профиля: 4000 мм, 6000 мм
Поперечное сечение профиля: 40 х 40 мм
Толщина стенки профиля: 2,5 мм
Материал профиля: сталь холоднокатаная, оцинкованная
Нагрузка кабельной тележки: до 10 кг
Размеры кабельной тележки: 89х85, 89х105, 89х125 мм
Нагрузка поводковой тележки: 10 кг
Размеры поводковой тележки: 89х85, 89х105, 89х125 мм
Температура: -50°С до +200°С
Серия CS-60 / CS-61 Тележка для пультов управления
Тележка для передвижения пультов управления по системе токоподвода RM International Group. Серия CS-60 – тележка, тип- специальная, серия CS-61 – тележка специальная.
Серия RP-10 кабельные тележки для троса толщиной 4 мм
Кабельные тележки RM International Group серии RP-10 используются для системы токоподвода. Предназначены для троса толщиной 4 мм. Исполнение: тип ролика 01 – пластиковый, скользящий; 02 –пластиковый с подшипником; 03 – металлический с подшипником. Корпус - сталь оцинкованная, подвес – металл.


RM International group Серия RP-10 кабельные тележки

Модель: 10
Размер кабельной тележки тип 01 / тип 02: 30 мм / 60 мм
Длина кабельной тележки тип 01 / тип 02: 55 / 110 мм
Диаметр ролика: 45 мм
Серия: 30
Толщина троса: 4 мм

Серия RP-20 Кабельные тележки для троса толщиной 6-8 мм
Кабельная тележка для системы токоподвода RM International Group серии RP-20. Для троса толщиной 6-8 мм.


RM International group серия RP-20 кабельные тележки

Модель: 20
Серия: 30
Длина кабельной тележки: 65 мм
Количество роликов: 1 и 2
Диаметр ролика: 45 мм
Тип ролика: 01 – пластиковый, скользящий; 02 – пластиковый с подшипником; 03 – металлический с подшипником.
Толщина троса: 6-8 мм
Серия RP-30 Кабельные тележки для троса толщиной 10-12 мм
Кабельные тележки одно- и двух  роликовые с седлом и кабельные тележки одно- и двух роликовые для обоймы серии RP-30 предназначены для построения системы токоподвода RM International Group. Для использования троса толщиной 10-12 мм. Материал седла: пластик ли металл.


RM International group серия RP-30 кабельные тележки

Модель: 30
Серия: 30
Длина кабельной тележки: 75 мм
Количество роликов: 1 и 2
Диаметр ролика: 60 мм
Тип ролика: 01 – пластиковый, скользящий; 02 – пластиковый с подшипником; 03 – металлический с подшипником.
Толщина троса: 10-12 мм

Серия RP-40 Кабельные тележки для троса толщиной 14 мм
Кабельные тележки одно- и двух  роликовые с седлом и кабельные тележки одно- и двух роликовые для обоймы серии RP-40 предназначены для построения системы токоподвода RM International Group. Для использования троса толщиной 14 мм. Материал корпуса: сталь оцинкованная.


RM International group серия RP-40 кабельные тележки

Модель: 40
Серия: 30
Длина кабельной тележки: 85 мм
Количество роликов: 1 и 2
Диаметр ролика: 75 мм
Диаметр седла: 50 мм
Тип ролика: 01 – пластиковый, скользящий; 02 – пластиковый с подшипником; 03 – металлический с подшипником.
Толщина троса: 14 мм

Серия RP-50 Кабельные тележки для троса толщиной 14 мм
Кабельные трехроликовые тележки с седлом и трехроликовые тележки для обоймы RM International Group серии RP-50. Предназначены для использования с тросом толщиной 14 мм. Материал: корпуса – сталь оцинкованная, седло – полиамид или сталь оцинкованная.


RM International group серия RP-50 кабельные тележки

Модель: 50
Серия: 30
Длина кабельной тележки: 165 мм
Количество роликов: 3
Диаметр ролика: 75 мм
Диаметр седла: 50 мм
Тип ролика: 01 – пластиковый, скользящий; 02 – пластиковый с подшипником; 03 – металлический с подшипником.
Толщина троса: 14 мм
Тележки поводковые на трос тип CСТ-RP
Тележки поводковые на трос для системы токоподвода RM International Group. Материал: корпус – сталь оцинкованная, ролик – пластиковый, толкатель – сталь оцинкованная, седло пластиковое / сталь оцинкованная, или крепление обоймы – полиамид.


RM International group тележки поводковые на трос тип CСТ-RP

Модель: 11
Диаметр седла: 50 мм
Количество роликов: 1
Тип ролика: 01 – пластик
Кабельные тележки серии FL-10
Кабельные тележки RM International Group серии FL-10 для двутавровой балки серии IPE с горизонтальными полками и серии INP с наклонными полками,  а также для балки по Российскому ГОСТу. Материал: корпус - оцинкованная сталь S355, порошковая окраска, ролики - полиамид, подшипник - шариковый. Тип кабеля: плоский.


RM International group Кабельные тележки серии FL-10

Максимальная нагрузка: 20 кг
Скорость передвижения: 50 м/мин
Рабочая температура: от -30°С (возможно от -40°С и ниже) и выше
Мин. размер балки: 80 мм
Диаметр ролика: 38 мм
Длина тележки: 130, 170 мм
Макс. высота пакета кабелей: 25 мм

Кабельные тележки RM International Group серии FL-20
Кабельные тележки RM International Group серии FL-20 для двутавровой балки серии IPE с горизонтальными полками и серии INP с наклонными полками,  а также для балки по Российскому ГОСТу. Материал: корпус - оцинкованная сталь S355, порошковая окраска, ролики – особо прочная сталь, оцинкованная, подшипник - шариковый. Тип кабеля: плоский.


RM International group кабельные тележки серии FL-20

Максимальная нагрузка: 20 кг
Скорость передвижения: 50 м/мин
Рабочая температура: от -30°С (возможно от -40°С и ниже) и выше
Мин. размер балки: 80 мм
Длина тележки: 130, 170 мм
Диаметр ролика: 40 мм.
Кабельные тележки серии FL-30
Кабельные тележки RM International Group серии FL-30 для систем токоподвода с плоским кабелем. Материал: корпус - оцинкованная сталь S355, порошковая окраска, ролики – особо прочная сталь, оцинкованная, подшипник - шариковый.


RM International group кабельные тележки серии FL-30

Максимальная нагрузка: 50 кг
Скорость передвижения: 90 м/мин
Рабочая температура: от -30°С (возможно от -40°С и ниже) и выше
Мин. размер балки: 100 мм
Длина тележки: 200, 250 мм
Диаметр ролика: 45 мм

Кабельные тележки серии FL-40
Кабельные тележки RM International Group серии FL-30 для плоских кабелей. Материал: корпус - оцинкованная сталь S355, порошковая окраска, ролики – особо прочная сталь, оцинкованная, подшипник - шариковый.


RM International group Кабельные тележки серии FL-40

Максимальная нагрузка: 75 кг
Скорость передвижения: 90 м/мин
Рабочая температура: от -30°С (возможно от -40°С и ниже) и выше
Мин. размер балки: 100 мм
Длина тележки: 300 мм
Диаметр ролика: 45 мм
Кабельные тележки серии RD-10
Кабельные тележки RM International Group серии RD-10 для систем токоподводов. Крепление подвесок на двутавровую балку. Материал: корпус - оцинкованная сталь S355, порошковая окраска, ролики – особо прочная оцинкованная  сталь или полиамид, подшипник – шариковый. Тип кабеля: круглый.


RM International group Кабельные тележки серии RD-10

Максимальная нагрузка: 20 кг
Скорость передвижения: 50 м/мин
Рабочая температура: от -30°С (возможно от -40°С и ниже) и выше
Мин. размер балки: 80 мм
Длина тележки: 130 мм, 150 мм
Диаметр ролика: 38 мм, 45 мм.

Кабельные тележки серии RD-20
Кабельные тележки RM International Group серии RD-20 для систем токоподводов с круглым кабелем. Крепление подвесок на двутавровую балку. Материал: корпус - оцинкованная сталь S355, порошковая окраска, ролики – особо прочная оцинкованная  сталь, подшипник – шариковый.


RM International group Кабельные тележки серии RD-20

Максимальная нагрузка: 50 кг
Скорость передвижения: 100 м/мин
Рабочая температура: от -30°С (возможно от -40°С и ниже) и выше
Мин. размер балки: 100 мм
Длина тележки: 320 мм
Диаметр ролика: 45 мм.
Кабельные тележки серии RD-30
Кабельные тележки RM International Group серии RD-30 для систем токоподводов с круглым кабелем. Крепление подвесок на двутавровую балку. Материал: корпус - оцинкованная сталь S355, порошковая окраска, ролики – особо прочная оцинкованная  сталь, подшипник – шариковый. Кабельные тележки для двутавровой балки IPE с горизонтальными полками, серии INP с наклонными полками, а также для балки по Российскому ГОСТу.


RM International group Кабельные тележки серии RD-30

Максимальная нагрузка: 75-150 кг
Скорость передвижения: 100 м/мин
Рабочая температура: от -30°С (возможно от -40°С/-50°С) и выше
Мин. размер балки: 100 мм
Длина тележки: 300 мм, 350 мм
Диаметр ролика: 45 мм.

Кабельные тележки серии RD-40
Кабельные тележки RM International Group серии RD-40 для систем токоподводов. Крепление подвесок на двутавровую балку. Материал: корпус - оцинкованная сталь S355, порошковая окраска, ролики – особо прочная оцинкованная  сталь, подшипник – шариковый. Кабельные тележки для двутавровой балки IPE с горизонтальными полками, серии INP с наклонными полками, а также для балки по Российскому ГОСТу. Тип кабеля: круглый.


RM International group Кабельные тележки серии RD-40

Максимальная нагрузка: 150 кг
Скорость передвижения: 120 м/мин
Рабочая температура: от -30°С (возможно от -40°С/-50°С) и выше
Мин. размер балки: 100 мм
Длина тележки: 300 мм, 350 мм
Диаметр ролика: 65 мм.
Кабельные тележки серии RD-50
Кабельные тележки RM International Group серии RD-50 для систем токоподводов. Материал: корпус - оцинкованная сталь S355, порошковая окраска, ролики – особо прочная оцинкованная  сталь, подшипник – шариковый. Кабельные тележки для двутавровой балки IPE с горизонтальными полками, серии INP с наклонными полками, а также для балки по Российскому ГОСТу. Тип кабеля: круглый. Крепление подвесок на двутавровую балку.


RM International group Кабельные тележки серии RD-50

Максимальная нагрузка: 150 кг
Скорость передвижения: 100 м/мин
Рабочая температура: от -30°С (возможно от -40°С/-50°С) и выше
Мин. размер балки: 120 мм
Длина тележки: 350 мм
Диаметр ролика: 65 мм

Кабельные тележки серии RD-60
Кабельные тележки RM International Group серии RD-60 для систем токоподводов с круглым кабелем. Материал: корпус - оцинкованная сталь S355, порошковая окраска, ролики – специальный полиамид, подшипник – шариковый. Кабельные тележки для двутавровой балки IPE с горизонтальными полками, серии INP с наклонными полками, а также для балки по Российскому ГОСТу. Крепление подвесок на двутавровую балку.


RM International group Кабельные тележки серии RD-60

Максимальная нагрузка: 180 кг
Скорость передвижения: 120 м/мин
Рабочая температура: от -30°С (возможно от -40°С/-50°С) и выше
Мин. размер балки: 120 мм
Длина тележки: 350 мм
Диаметр ролика: 65 мм
Кабельные тележки серии RD-70
Кабельные тележки RM International Group серии RD-70 для систем токоподводов с круглым кабелем. Материал: корпус - оцинкованная сталь S355, порошковая окраска, ролики – особопрочная сталь, подшипник – шариковый. Кабельные тележки для двутавровой балки IPE с горизонтальными полками, серии INP с наклонными полками, а также для балки по ГОСТу.


RM International group Кабельные тележки серии RD-70

Максимальная нагрузка: 180 кг
Скорость передвижения: 100 м/мин
Рабочая температура: от -30°С (возможно от -40°С/-50°С) и выше
Мин. размер балки: 140 мм
Длина тележки: 350 мм
Диаметр ролика: 160/65 мм, 160/85

Кабельные тележки серии RD-80
Кабельные тележки RM International Group серии RD-80 для систем токоподводов с круглым кабелем. Материал: корпус тележек - оцинкованная сталь S355, порошковая окраска, ролики – полиамид, подшипник – шариковый. Кабельные тележки для двутавровой балки IPE с горизонтальными полками, серии INP с наклонными полками, а также для балки по ГОСТу.


RM International group Кабельные тележки серии RD-80

Максимальная нагрузка: 180 кг
Скорость передвижения: 120 м/мин
Рабочая температура: от -30°С (возможно от -40°С/-50°С) и выше
Мин. размер балки: 140 мм
Длина тележки: 350 мм
Диаметр ролика: 160/65 мм, 160/85.
Крупногабаритные тележки серии WGWK с 1 седлом
Крупногабаритные кабельные тележки RM International Group серии WGWK с 1 седлом. Подходят для монтажа на двутавровую балку. Диаметр седла зависит от диаметров кабелей и их изгибов. При необходимости кабельные тележки изготавливаются с тремя парами роликов.


RM International group Крупногабаритные тележки серии WGWK с 1 седлом

Вес тележки: 120 кг
Макс. диаметр кабеля: 30мм, 38мм, 40 мм
Диаметр кабельного седла: 360 мм, 460мм, 490мм
Вес кабеля: до 550 кг.

Крупногабаритные тележки серии WGWK с 2 седлами
Крупногабаритные кабельные тележки RM International Group серии WGWK с 2 седлами. Подходят для монтажа на двутавровую балку. Диаметр седла зависит от диаметров кабелей и их изгибов. При необходимости кабельные тележки изготавливаются с тремя парами роликов.


RM International group Крупногабаритные тележки серии WGWK с 2 седлами

Вес тележки: 120 кг
Макс. диаметр кабеля: 22мм, 30мм
Диаметр кабельного седла: 360 мм, 460мм, 490мм
Вес кабеля: до 550 кг.

Крупногабаритные тележки серии WGWK с 3 седлами
Крупногабаритные кабельные тележки RM International Group серии WGWK с 3 седлами. Подходят для монтажа на двутавровую балку. Диаметр седла зависит от диаметров кабелей и их изгибов. При необходимости кабельные тележки изготавливаются с тремя парами роликов.


RM International group Крупногабаритные тележки серии WGWK с 3 седлами

Мах диаметр кабеля для седла с диаметром 490мм: 40мм
Мах диаметр кабеля для седла с диаметром 360мм: 30мм
Мах диаметр кабеля для седла с диаметром 260мм: 22мм
Вес тележки: 120 кг
Вес кабеля: до 550 кг.
Телефон: +7 (499) 322-93-90
Почта: info@shinoprovod.com
Поставка шинопроводов, токопроводов, топоподводов и шин оптом и в розницу звоните!
Назад к содержимому
