Компания KLM engineering
Производственная
компания ООО «КЛМ инжиниринг» российский производитель и поставщик
шинопроводов, кабеленесущих систем, электрической
распределительной и регулирующей аппаратуры, светотехнического оборудования для
коммерческих и промышленных объектов. Продукция марки KLM сертифицирована на
соответствие стандартам МЭК 60439-2, ГОСТ 6815-79.
Ассортимент шинопроводов KLM:
• Магистральные шинопроводы серии KLM-S (800-6300А)
• Шинопровод литой KLM-S (800-6300А)
• Распределительные шинопроводы серии KLM-R (100-800А)
• Осветительные шинопроводы серии KLM-L (25А,40А)
• Троллейные шинопроводы серии KLM-T (60-280А)
• Троллейный шинопровод серии KLM-T 0842 (10-140А)
• Гибкие шины KLM-С
• Шинопровод литой KLM-S (800-6300А)
• Распределительные шинопроводы серии KLM-R (100-800А)
• Осветительные шинопроводы серии KLM-L (25А,40А)
• Троллейные шинопроводы серии KLM-T (60-280А)
• Троллейный шинопровод серии KLM-T 0842 (10-140А)
• Гибкие шины KLM-С

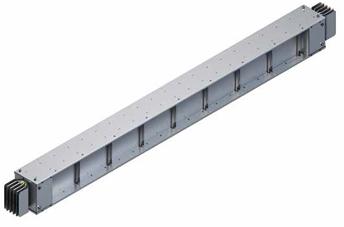

Магистральные шинопроводы серии KLM-S (800-6300А)
Магистральные шинопроводы серии KLM-S представляют собой компактную систему электропитания с алюминиевыми и медными шинами на токи от 800 А до 6300 А, в том числе KLM-S-xxM серии Slim со сниженными габаритами и массой. Система имеет дополнительные ребра жесткости, своевременное охлаждение, устойчива к механическим повреждениям.
KLM-S (800-6300А)
Номинальный ток (алюминий): 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6300A
Номинальный ток (медь): 800,1000,1250,1600,2000,2500, 3200, 4000,5000,6300A
Номинальное рабочее напряжение: 1000В
Материал проводников: алюминий, медь
Материал корпуса шинопровода: оцинкованная сталь / крашеный корпус / алюминий / нержавеющая сталь
Количество проводников: 3-4-5-6
Класс защиты: IP55 / IP65 / IP66

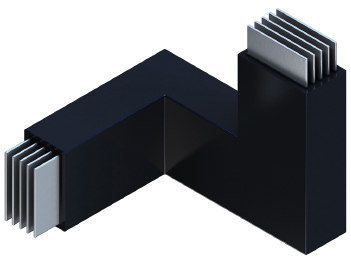

Шинопровод литой KLM-S (800-6300А)
Шинопровод в литой изоляции серии KLM-S используется для прокладки шинопроводных трасс вне помещений в условиях влияния прямых атмосферных факторов. Отличные электротехнические характеристики сочетаются с высокой степенью защиты (IP67, IP68) от внешних воздействий и возможностью работы в любых погодных условиях.
KLM-S (800-6300А)
Номинальный ток (алюминий): 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6300A
Номинальный ток (медь): 800,1000,1250,1600,2000,2500, 3200, 4000,5000,6300A
Номинальное рабочее напряжение: 1000В
Материал проводников: алюминий, медь
Материал корпуса: литая изоляция в металлической оболочке / литая изоляция без металлической оболочки
Количество проводников: 4-5-6

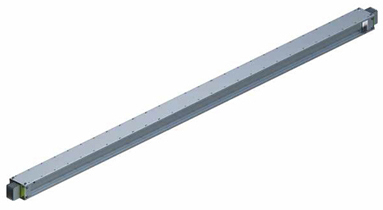

Класс защиты: IP67, IP68.Распределительные шинопроводы серии KLM-R (100-800А)
Распределительные шинопроводы серии KLM-R – это надежные системы для подачи и распределения энергии от главной магистрали к нескольким потребителям. За счет равномерного распределения тока по сечению плоской токопроводящей шины, запаса по сечению проводников и снижения реактивного сопротивления плотно сжатых шин, шинопроводы KLM уменьшают потери в сетях. KLM-R-xxM серия Slim имеет сниженные габариты и массу.
KLM-R (100-800А)
Номинальный ток (алюминий): 100,160,250,315,400,500,630А
Номинальный ток (медь): 160,250,315,400,500,630,800А
Номинальное рабочее напряжение: 1000В
Материал проводников: алюминий, медь
Материал корпуса шинопровода: оцинкованная сталь / крашеный корпус / алюминий / нержавеющая сталь
Количество проводников: 3-4-5-6

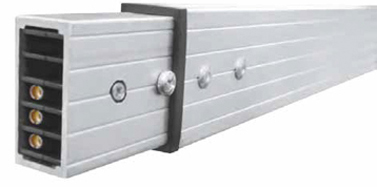

Класс защиты: IP55.Осветительные шинопроводы серии KLM-L (25А,40А)
Осветительный шинопровод серии KLM-L используется для передачи и распределения энергии и позволяет без сложных монтажных работ устанавливать ответвительные разъемы в окна отбора мощности для питания светильников и других потребителей.
KLM-L (25А,40А)
Ток линии: 25А, 40А
Материалы проводников: медь
Материал корпуса шинопровода: алюминий
Количество проводников: 2,3,4,5,10
Длина секции: 3м
Степень защиты: IP55.

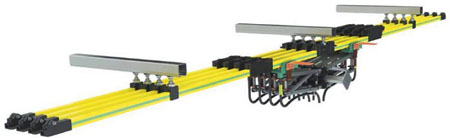

Троллейные шинопроводы серии KLM-T (10-400А)
Серия троллейных шинопроводов предназначена для электропитания подвижных устройств (рельсовые системы, кран-балки, тали, конвейеры, системы хранения) с номинальным током до 400 А и напряжением до 690/1000 В. Система шинопроводов имеет защиту от прикосновения пальцами
KLM-T (10-400А)
Номинальный ток (алюминий): 200, 320А / 260А,380А
Номинальный ток (медь): 250, 400А / 320,480А
Номинальный ток (нерж.сталь): 25А / 32А
Ном. напряжение: 690 (UL 660 В) – мин. 24 В / 1A (минимальная нагрузка)
Токосъемники: 80,100,160,200А
Скорость перемещения токосъемника: до 600 м/мин на прямолинейных сплошных участках
Температура: - 40 °C +55 °C (до +85 °C с изоляцией/ PPE + SB)
Материалы проводников: медь / алюминий / нержавеющая сталь
Длина секции: 4м
Количество проводников: 4-5-7

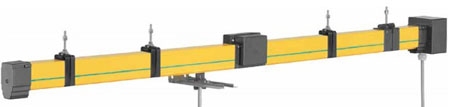

Степень защиты: IP23.Троллейный шинопровод серии KLM-T 0842 (10-140А)
Изолированные однополюсные шинопроводы KLM-T 0812 с закрытым профилем используются для питания козловых, мостовых и портальных кранов, технологического оборудования, аттракционов и транспортных пассажирских систем. Соединение системы: система PL (вставная), система JT (со стыковым зажимом), система AN (с угловым зажимом), система CS (с заправкой проводника).
KLM-T 0842 (10-140А)
Номинальный ток (с заправкой проводника (CS): 10,35,60,100А
Номинальный ток (вставная система PL): 35,60А
Номинальный ток (с закруткой): 35,60,100,140А
Номинальное напряжение: 35-690В
Скорость перемещения токосъемника: до 150 м/мин
Температура: - 30 °C +55 °C
Материалы проводников: медь / дата-металл
Длина секции: 4м
Количество проводников: 4-5-7
Степень защиты: IP23 (с уплотнителем IP24).

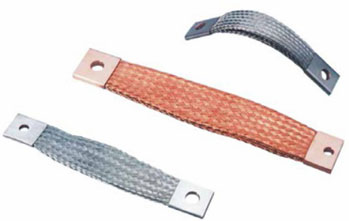

Гибкие шины KLM-С
Гибкие шины KLM-С на сильные токи используются для подвижного присоединения шинопровода и трансформатора. Благодаря тому, что шина гибкая, вибрации от трансформатора не передаются в шинопроводную линию. Кроме того, данные шины можно использовать для коммутации внутри распределительных устройств. Гибкая шина представляет собой плетенку, выполненную из проволоки толщиной 0,1-0,2мм, как медной, так и луженой, и опрессованную с двух сторон бесшовной гильзой. На контактных площадках возможно выполнить различные отверстия. Контактные площадки могут быть медными, лужеными или посеребренными.
KLM-C
Стандартные калибровки доступные для размера «B»:
8 - 10 - 12 - 15 - 17 - 20 - 22 - 25 - 30 - 32 - 35 – 38 - 40 - 43 - 45 - 47 - 48 - 50 - 55 - 56 -58 - 60 - 63 - 70 - 80 - 90 - 97 - 100 - 120 – 140 – 145 - 150 - 160 – 200 [мм].
