Компания Erico
Компания ERICO (Electric Railway Improvement Company) основана в 1903г. в США, штат Огайо. Компания специализируется на разработке и выпуске соединительных узлов и узлов связи для горнодобывающей отрасли, железнодорожной промышленности. Под брендом ERICO производится номенклатура товаров для электрической защиты: заземляющие конструкции, приборы для измерения сопротивления заземления, устройства молниезащиты строительных конструкций, шинопроводные системы и шины, и другое оборудование. Торговая марка ERICO® представлена более чем в 25 странах мира.
Ассортимент шинопроводов Erico:
• Шинопроводная система ERICO ERIFLEX
• Шины гибкие медные с изоляцией nVent ERIFLEX Flexibar RED-COPPER
• Шины гибкие медные с изоляцией nVent ERIFLEX Flexibar Advanced, Tinned Copper
• Шины гибкие nVent ERIFLEX Flexibar Summum, Halogen Free
• Шина медная для печатных плат nVent ERIFLEX
• Шина перфорированная одиночная DPCB nVent ERIFLEX
• Шина перфорированная двойная DPCB nVent ERIFLEX
• Шина с резьбой ТСВ nVent ERIFLEX
• Шина с резьбой и крепежным отверстием ТСВ nVent ERIFLEX
• Шина резьбовая с фиксирующим пазом ТСВ nVent ERIFLEX
• Шина с резьбой TCBW nVent ERIFLEX
• Шины гибкие медные с изоляцией nVent ERIFLEX Flexibar RED-COPPER
• Шины гибкие медные с изоляцией nVent ERIFLEX Flexibar Advanced, Tinned Copper
• Шины гибкие nVent ERIFLEX Flexibar Summum, Halogen Free
• Шина медная для печатных плат nVent ERIFLEX
• Шина перфорированная одиночная DPCB nVent ERIFLEX
• Шина перфорированная двойная DPCB nVent ERIFLEX
• Шина с резьбой ТСВ nVent ERIFLEX
• Шина с резьбой и крепежным отверстием ТСВ nVent ERIFLEX
• Шина резьбовая с фиксирующим пазом ТСВ nVent ERIFLEX
• Шина с резьбой TCBW nVent ERIFLEX

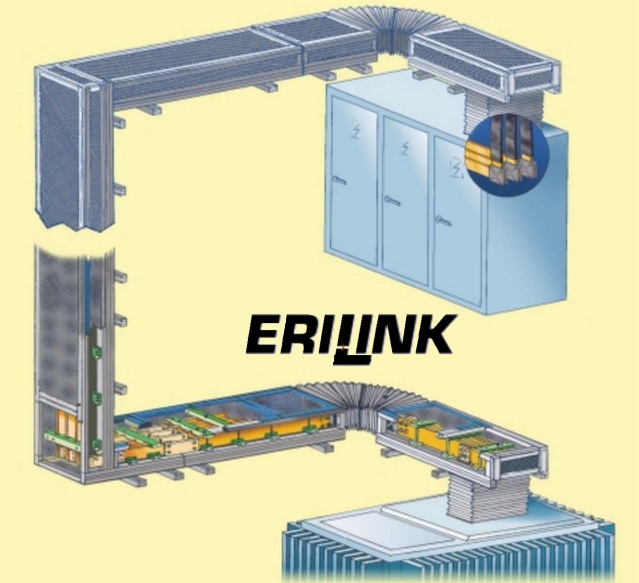

Шинопроводная
система ERICO ERIFLEX
Шинопровод низковольтный ERICO ERIFLEX с
быстрорегулируемым соединением сборных компонентов. Простое подсоединение к
выводам других элементов шкафа или трансформатора с помощью системы EIFLEX
FLEXIBA. Быстросборная модульная система шинопровода предназначена для питания
трансформаторов, генераторов, распределительных щитов, машин и механизмов.
Сборные компоненты адаптированы под FLEXIBAR и воздуходувные мехи. Возможность
вертикальной прокладки системы в труднодоступных местах.
Серия: ERICO
ERIFLEX
Номинальные
токи: 600 – 5700А
Напряжение: ≤ 1000 V AC / ≤ 1500 V DC
Фазы: 3 фазная или 3ф +N
Тестировано ASTA
Материал
профилей: алюминий / ПВХ
Стандартная
длина: 2000 мм
Степень зашиты: IP 20 / IP 42

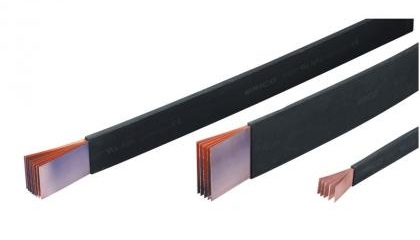

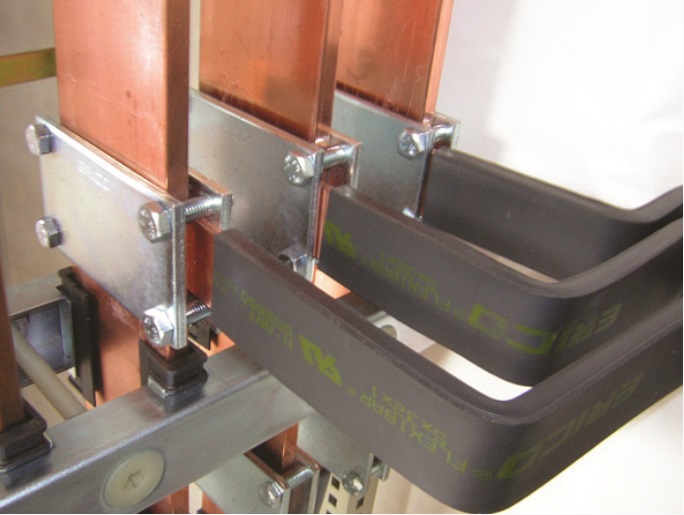

Шины гибкие
медные с изоляцией nVent ERIFLEX Flexibar RED-COPPER
Медные шины с изоляцией nVent ERIFLEX Flexibar RED-COPPER – гибкие шины, состоящие из тонких слоев чистой электролитической
меди с изоляцией из самозатухающего ПВХ с высоким сопротивлением. Предназначены
для использования в низковольтных системах подачи и распределения
электроэнергии. Все поперечные сечения
гибкой балки nVent ERIFLEX можно гнуть, складывать, или скрученные с очень
малым радиусом изгиба для более коротких и компактных силовых соединений между
основным силовым и распределительным оборудованием, между трансформаторами и токопроводом,
между токопроводом и электрическими шкафами, а также для многих других типов
соединений. Соединения nVent ERIFLEX Flexibar выполняются путем перфорации и
прикручивания болтов непосредственно через медные ламинаты, зажима на конце
nVent ERIFLEX Flexibar или сварки с использованием nVent ERICO Cadweld.
Серия: nVent
ERIFLEX Flexibar RED-COPPER
Номинальные
токи: 125, 250, 400, 500, 630, 800, 1000, 1250,
1600, 2800А
Диэлектрическая
прочность: 20 кВ / мм
Рейтинг
воспламеняемости: UL® 94V-0
Удлинение
изоляции: 370%
Материал шин: медь
Материал
изоляции: ПВХ
Толщина
изоляции: 2 мм
Стандартная
длина шины: 2000, 3000 мм
Номинальное
напряжение, UL / CSA / IEC: 1000 В переменного тока;
1500 В постоянного тока
Рабочая
температура: от -50 до +105 ° C

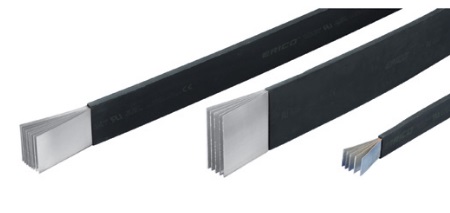

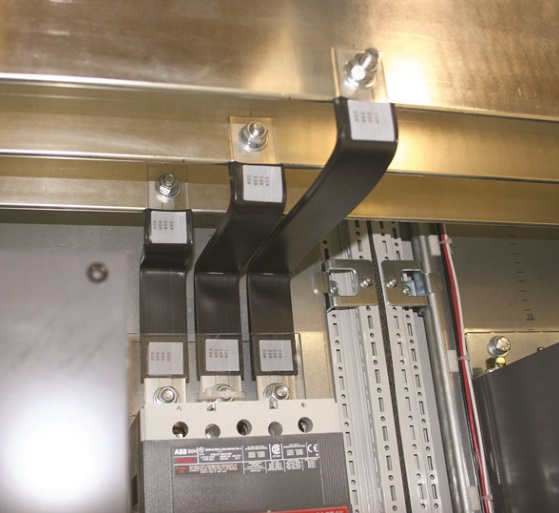

Температура формования: 0-55°CШины гибкие медные с изоляцией nVent ERIFLEX Flexibar Advanced, Tinned Copper
Гибкие шины с изоляцией nVent ERIFLEX Flexibar Advanced, Tinned Copper – электротехнические изделия, состоящие из
тонких слоев луженой электролитической меди,
изолированные высокоомной, безгалогеновой и огнестойкой изоляцией. Изоляция не
выделяет агрессивных газов и обеспечивает относительно низкую
дымонепроницаемость в соответствии с ISO 5659-2. Шины предназначены для
использования в замкнутых пространствах: ЦОДы, железные дороги, больницы, школы,
морские суда. Шина Легко сгибается, складывается и скручивается, что повышает
гибкость сборки, укорачивает соединения и уменьшает занимаемую площадьСерия: nVent
ERIFLEX Flexibar Advanced, Tinned Copper
Номинальные
токи: 125, 250, 400, 500, 630, 800, 1000, 1250,
1600, 2800А
Материал: медь; термопластический эластомер
Диэлектрическая
прочность: 20 кВ / мм
Рейтинг
воспламеняемости: UL® 94V-0
Низкая
дымность, стандарт:
IEC® 61034-2; ISO 5659-2; UL® 2885
Рейтинг
дымности, токсичности и кислотности: IEC® 60754-2
Устойчивость к
ультрафиолетовому излучению: UL® 854; UL® 2556
Удлинение
изоляции: 500%
Стандартная
длина шины: 2000 мм
Толщина
изоляции: 1,8 мм
Номинальное
напряжение, EN 50264-3-1: 6000 В переменного /
постоянного тока
Номинальное
напряжение, UL / CSA / IEC: 1000 В переменного тока;
1500 В постоянного тока

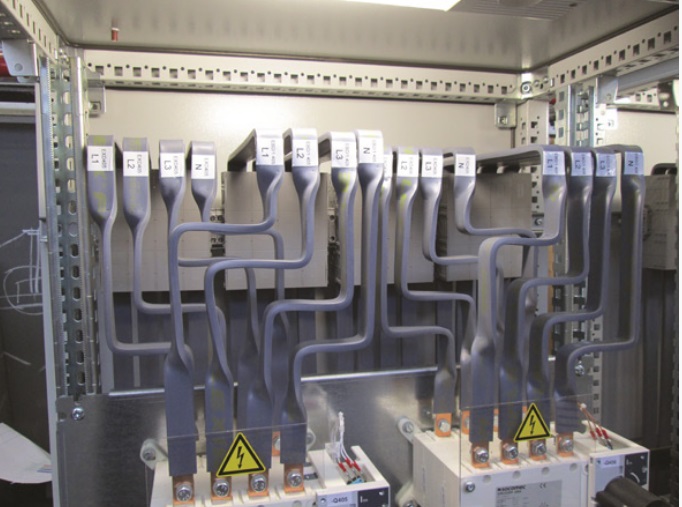

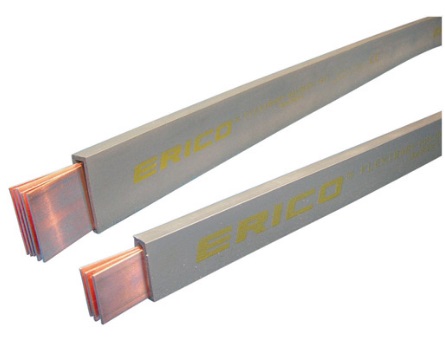

Рабочая температура: от -50 до +115°CШины гибкие nVent ERIFLEX Flexibar Summum, Halogen Free
Шины гибкие nVent ERIFLEX Flexibar Summum, Halogen Free предназначены для монтажа в помещениях, требующие
решения с низким уровнем дыма. Шина представляет собой изделие, собранное из
тонких слоев чистой электролитической меди. Посербрение или лужение проводников
доступно по запросу. Легко сгибается, складывается и скручивается, что повышает
гибкость сборки, укорачивает соединения и уменьшает занимаемую площадь. Соединения
выполняются путем перфорации и завинчивания болтов непосредственно через медные
ламинаты, зажима на конце nVent ERIFLEX Flexbar или сварки с использованием
nVent ERICO Cadweld.Серия: nVent
ERIFLEX Flexibar Summum, Halogen Free
Материал шин: медь
Материал
проводников: силикон высокотемпературный безгалогеновый
Диэлектрическая
прочность: 20 кВ / мм
Уровень
воспламеняемости: UL® 94V-0
Удлинение
изоляции: 400%
Толщина
изоляции: 2 мм
Номинальное
напряжение, IEC: 1000 В переменного тока; 1500 В постоянного
тока
Рабочая
температура: от -50 до +280°C
Стандартная
длина секции: 2000 мм
Соответствует: IEC® 60439.1; IEC® 61439.1

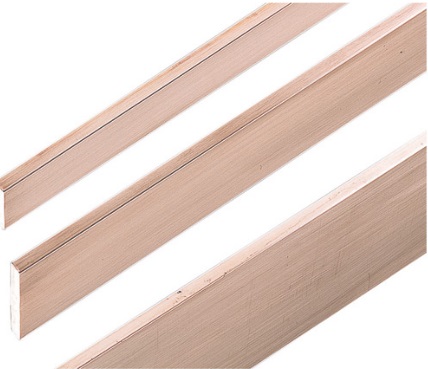

Шина медная для
печатных плат nVent ERIFLEX
Медная шина обычная для печатных плат nVent ERIFLEX с
закругленными краями представляет собой альтернативу большим и многожильным
кабелям. Шина предназначена для тяжелых условий эксплуатации.
Серия: шина
медная обычная nVent ERIFLEX
Материал: медь
Толщина шины: 4, 5, 10 мм
Ширина шины: 12, 20, 25, 30, 40, 50, 60, 63,
80, 100, 120, 160 мм

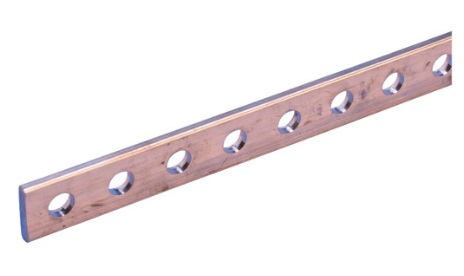

Стандартная длина: 1000, 2000, 4000 ммШина
перфорированная одиночная DPCB nVent
ERIFLEX
Шина перфорированная одиночная плоская DPCB nVent ERIFLEX с закругленными
краями используется в подключении питания для тяжелых условий эксплуатации.
Особенности: автоматический выключатель, генератор и сборный провод
электросети; альтернатива большим и многожильным кабелям; земля / заземление.Серия: шина
перфорированная одиночная DPCB nVent
ERIFLEX
Материал: медь
Толщина шины: 5 мм
Ширина шины: 25 мм

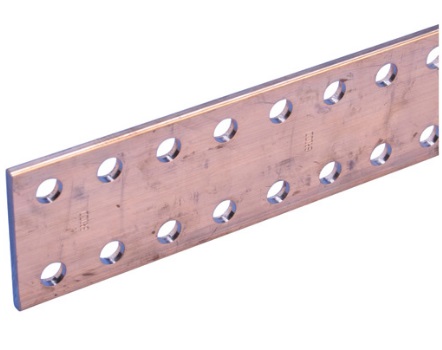

Стандартная длина: 1750 ммШина
перфорированная двойная DPCB nVent
ERIFLEX
Шина перфорированная двойная DPCB nVent ERIFLEX – изделие плоское из
чистой меди. Шина предназначена для подключение питания для тяжелых условий
эксплуатации. Особенности: автоматический выключатель, генератор и сборный
провод электросети; альтернатива большим и многожильным кабелям; земля /
заземление; распределение мощности.Серия: шина
перфорированная двойная DPCB nVent
ERIFLEX
Материал: медь
Толщина шины: 5, 10 мм
Ширина шины: 50, 60, 63, 80, 100, 120, 125
мм
Стандартная
длина: 1750 мм

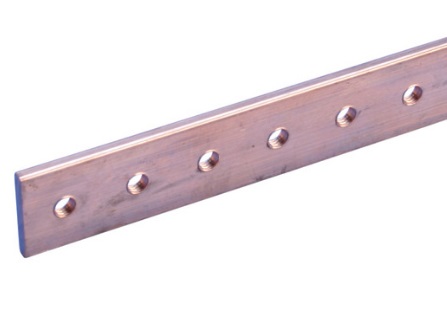

Размер отверстия HS: 10,5 ммШина с резьбой
ТСВ nVent ERIFLEX
Шина с резьбой ТСВ nVent ERIFLEX с закругленными
краями используется в подключении питания для тяжелых условий эксплуатации.
Особенности: автоматический выключатель, генератор и сборный провод
электросети; альтернатива большим и многожильным кабелям; земля / заземление.
Серия: шина
с резьбой ТСВ nVent ERIFLEX
Материал: медь
Толщина шины: 2, 4, 5 мм
Ширина шины: 12, 18, 25 мм
Стандартная
длина: 990, 1000, 1985 мм

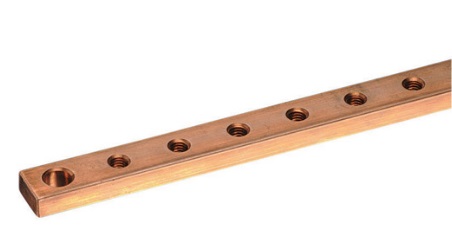

Размер нити TS: М5, М6, М8Шина с
резьбой и крепежным отверстием ТСВ nVent
ERIFLEX
Шина с резьбой
и крепежным отверстием ТСВ nVent ERIFLEX с закругленными краями
используется в подключении питания для тяжелых условий эксплуатации.
Особенности: автоматический выключатель, генератор и сборный провод
электросети; альтернатива большим и многожильным кабелям; земля / заземление. Торцевые
отверстия можно использовать для крепления шины к опоре или подключения
основного входного проводника.
Серия: шина
с резьбой и крепежным отверстием ТСВ nVent ERIFLEX
Материал: медь
Толщина шины: 10 мм
Ширина шины: 20 мм, 30 мм
Стандартная
длина: 1000 мм, 2000 мм

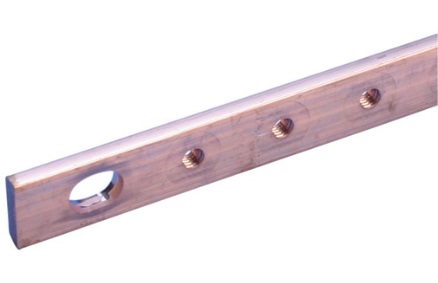

Размер нити TS: М8Шина резьбовая
с фиксирующим пазом ТСВ nVent ERIFLEX
Шина резьбовая с фиксирующим пазом ТСВ nVent ERIFLEX с
закругленными краями используется в подключении питания для тяжелых условий
эксплуатации. Особенности: автоматический выключатель, генератор и сборный
провод электросети; альтернатива большим и многожильным кабелям; земля /
заземление. Торцевые отверстия можно использовать для крепления шины к опоре
или подключения основного входного проводника.
Серия: шина
резьбовая с фиксирующим пазом ТСВ nVent ERIFLEX
Материал: медь
Толщина шины: 5 мм
Ширина шины: 15, 20, 30, 32 мм
Стандартная
длина: 990, 1985 мм
Размер нити TS: М6

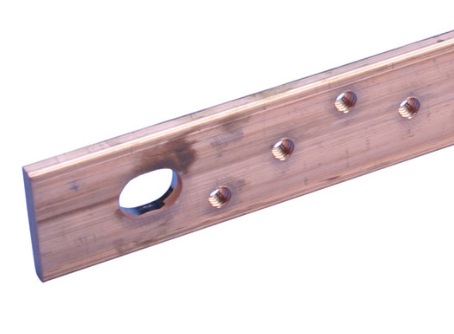

Шина с резьбой
TCBW nVent ERIFLEX
Шина с резьбой TCBW nVent ERIFLEX с закругленными
краями, резьба – W-образная. Схема отверстий с резьбой обеспечивает на
40% больше соединений. Торцевые прорези можно использовать для крепления
сборной шины к опоре или подключения основного входного проводника. Шина
используется для подключение питания для тяжелых условий эксплуатации.
Особенности: автоматический выключатель, генератор и сборный провод
электросети; альтернатива большим и многожильным кабелям; земля / заземление; распределение
мощности.
Серия: шина
с резьбой TCBW nVent ERIFLEX
Материал: медь
Толщина шины: 5 мм
Ширина шины: 32 мм
Стандартная
длина: 1985 мм
Размер нити TS: М6
