Компания Schneider Electric
Торговая
марка Canalis является частью комплексного предложения Schneider Electric в
плане проектирования и производства шинопроводов и компонентов для их монтажа.
Шинопроводные линии Canalis обеспечивают непрерывность электропитания,
повышенную безопасность оборудования и персонала, просты в обслуживании и
эксплуатации. Все элементы шинопровода Canalis соответствуют требованиям
международных стандартов качества, Директивы ЕС RoHS, не содержат тяжелых
токсичных металлов, ртути.
Ассортимент шинопроводов Schneider Electric:
• Осветительные шинопроводы Canalis серии KBA (25А-40А)
• Осветительные шинопроводы Canalis серии KBB (25А-40А)
• Распределительные шинопроводы малой мощности Canalis серии КN (40А-160А)
• Распределительные шинопроводы средней мощности Canalis серии КS (KSA, KSC) (100А-1000А)
• Магистральные и распределительные шинопроводы большой мощности Canalis серии KT (КТА, КТС) (800А-5000А)
• Магистральные шинопроводы в литой изоляции Canalis серии KR (800А-6300А)
• Магистральные и распределительные шинопроводы большой мощности Canalis серии I-Line II (630А-6300А)
• Осветительные шинопроводы Canalis серии KBB (25А-40А)
• Распределительные шинопроводы малой мощности Canalis серии КN (40А-160А)
• Распределительные шинопроводы средней мощности Canalis серии КS (KSA, KSC) (100А-1000А)
• Магистральные и распределительные шинопроводы большой мощности Canalis серии KT (КТА, КТС) (800А-5000А)
• Магистральные шинопроводы в литой изоляции Canalis серии KR (800А-6300А)
• Магистральные и распределительные шинопроводы большой мощности Canalis серии I-Line II (630А-6300А)

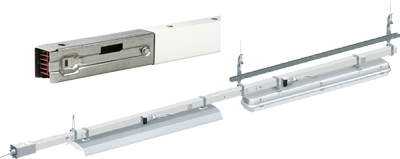

Осветительные шинопроводы Schneider Electric Canalis серии KBA 25А-40А
Осветительные шинопроводы Canalis серии KBA
предназначены для организации сетей освещения, подключения осветительных
приборов и распределения электроэнергии от 25 до 40А. Использована полиэфирная
изоляция, без галогенов. Линия осветительных шинопроводов серии КВА может
включать различные категории секций (отводные блоки на токи 10А и 16А), а также
вариативность по количеству отводных розеток и типу управления. Жесткая
конструкция корпуса позволяет располагать места крепления с интервалом до 5 м.
Серия: Schneider Electric Canalis KBA
25А-40А
Ток линии: 25А, 40А
Отводные блоки: 10А, 16 А
Номинальное напряжение: 230В-400В
Длина секций: 2000 мм,
3000 мм
Материал проводников: медь /
алюминий
Материал корпуса:
оцинкованная сталь, окрашивание RAL 9003
Количество фаз: L+N+PE,
3L+N+PE (1 цепь)
Степень
защиты: IP55.

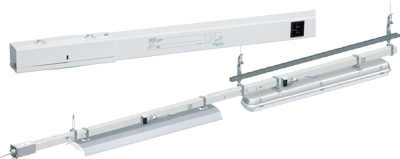

Осветительные шинопроводы Schneider Electric Canalis серии KBВ 25А-40А
Осветительный шинопровод серии Canalis KBB – это
современный и надежный шинопровод для построения сетей освещения, подключения
осветительных приборов, распределения электроэнергии в коммерческих,
промышленных и других объектах на токи 25-40А. Жесткая конструкция корпуса позволяет установить большое количество
светильников и располагать места крепления с интервалом до 5 м. Изоляция:
полиэфирная, без галогенов. Возможна организация сетей рабочего и аварийного
освещения, сетей распределения с местным либо дистанционным управлением (DALI).Серия: Schneider Electric Canalis KBВ 25А-40А
Ток линии: 25А, 40А
Отводные блоки: 10А, 16 А
Номинальное напряжение: 230В-400В
Длина секций: 2000 мм,
3000 мм
Материал проводников: медь /
алюминий
Материал корпуса:
оцинкованная сталь, покрытая лакированной краской, RAL 9001
Количество фаз: L+N+PE,
3L+N+PE (1 или 2 цепи)
Степень

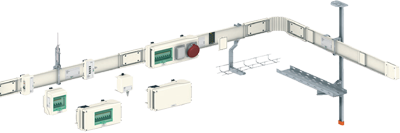

защиты: IP55.Распределительные шинопроводы малой
мощности Schneider Electric Canalis серии КN 40А-160А
Шинопровод для распределения электроэнергии малой мощности до 160А.
Блокировочные устройства предотвращают ошибки, гарантируют безопасный
монтаж и демонтаж отводных блоков без снятия напряжения с линии. Отводные
розетки расположены через каждые 0,5 м для обеспечения отвода в ближайшем месте
от нагрузки.
Серия: Schneider Electric Canalis КN 40А-160А
Ток линии: 40, 63,
100, 160А
Отводные блоки: 16А – 63А
Номинальное напряжение: 500В
Длина секций: 2000 мм,
3000 мм
Материал корпуса:
оцинкованная сталь, покрытая лакированной краской, RAL 9001
Количество фаз: 3L+N+PE,
3L+PEN
Степень

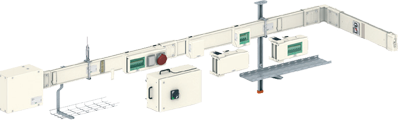

защиты: IP55.Распределительные шинопроводы
средней мощности Schneider Electric Canalis
серии КS (KSA, KSC) 100А-1000А
Шинопроводы Canalis KS с воздушной изоляцией предназначены
для распределения электроэнергии средней мощности для промышленных и
коммерческих зданий и сооружений с высокой плотностью нагрузки. Элементы для
поэтажного распределения сконструированы меньшей длины для упрощения поднятия
прямых секций на этажи по узким лифтовым шахтам и лестничным переходам.
Шинопроводы оснащены интеллектуальными отводными блоками для измерения
потребления электроэнергии. Шинопроводы Canalis серии KSA оснащены алюминиевыми
проводниками (100А-1000А), KSC – медными (160А-800А).Серия: Schneider Electric Canalis КS (KSA, KSC) 100А-1000А
Ток линии (для алюминиевых
проводников): 100,160,250,400,500,630,800,1000 А
Ток линии (для медных проводников): 160,250,400,500,630,800
А
Отводные блоки: 16А – 400А
Номинальное напряжение: 690В
Длина секций: 1500-5000
мм
Материал корпуса:
оцинкованная сталь, покрытая лакированной краской, RAL 9001
Материал шин: Cu, Al
Количество фаз: 3L+N+PE,
3L+PEN
Степень
защиты: IP55
Магистральные и распределительные
шинопроводы большой мощности Schneider Electric Canalis
серии KT (КТА, КТС) 800А-5000А
Шинопроводы Canalis серии KT используются для
передачи и распределения электроэнергии между потребителями с токами от 800 до
5000 A. Сфера применения: торговые центры, предприятия логистики, сферы услуг,
складирования. Высокий уровень защиты Canalis KT (IP55) предотвращает
воздействие воды, систем пожаротушения и пыли. Блоки подачи питания позволяют
подключать шинопровод к шинам щита или трансформатора. Шинопроводы Canalis
серии KТА оснащены алюминиевыми проводниками (800А-4000А), KТC – медными
(1000А-5000А). Изоляция - полиэстерная пленка Mylar ® от DuPont.
Серия: Schneider Electric Canalis KT (КТА, КТС) 800А-5000А
Ток линии (для алюминиевых
проводников): 800,1000,12501600,2000,2500,3200,4000 А
Ток линии (для медных проводников): 1000,1350,1600,2000,2500,3200,4000,5000
А
Отводные блоки: 25,32,50,63,80,100,160,250,400,500,630,800,1000,1250
А
Номинальное напряжение: 1000В
Длина секций: 500-4000
мм
Материал корпуса:
оцинкованная сталь, покрытая лакированной краской, RAL 9001
Материал шин: Cu, Al
Количество фаз: 3L+PE, 3L+N+PE, 3L+N+PEr
Степень

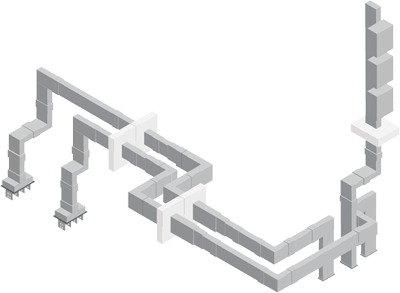

защиты: IP55Магистральные шинопроводы в литой
изоляции Schneider Electric Canalis серии KR 800А-6300А
Шинопроводы Canalis серии KR используются для
передачи электроэнергии с номиналами от 800 до 6300А потребителям в
промышленности, медицине, ЦОДах и т.д, внутри зданий, в условиях агрессивной
окружающей среды. В основе конструкции лежит технология использования
эпоксидной изоляции. Предел огнестойкости 180 минут, согласно МЭК 60331.Серия: Schneider Electric Canalis KR 800А-6300А
Ток линии (для алюминиевых
проводников): 800,1000,12501600,2000,2500,3200,4000,5000 А
Ток линии (для медных проводников):
1000,1350,1600,2000,2500,3200,4000,5000,6300 А
Отводные блоки:
25,32,50,63,80,100,160,250,400,500,630,800,1000,1250 А
Номинальное напряжение: 1000В
Длина секций: 300-3000
мм
Допустимый пиковый ток: для Al От
56 до 220 кА / для Cu От 80 до 275 кА
Материал шин: Cu, Al
Количество фаз: 3L, 3L+PE
/ 3L+PEN, 3L+N+PE
Степень

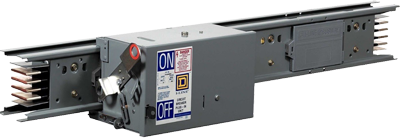

защиты: IP68Магистральные и распределительные
шинопроводы большой мощности Schneider Electric Canalis
серии I-Line II 630А-6300А
Шинопроводы I-Line II предназначены для передачи
и распределения электроэнергии большой мощности на токи от 630 до 6300 A в
промышленных, коммерческих и общественных зданиях. Широкий диапазон отводных
блоков от 15 до 1250 А с предустановленными автоматическими выключателями
Schneider Electric. Изоляция - полиэстерная пленка Mylar ® от DuPont.Серия: Schneider Electric Canalis I-Line
II 630А-6300А
Ток линии (для алюминиевых
проводников): 800,1000,12501600,2000,2500,3200,4000,5000 А
Ток линии (для медных проводников):
630,800,1000,1250,1350,1600,2000,2500,3200,4000,5000,6300 А
Отводные блоки:
15,16,25,32,40,50,63,80,100,160,250,400,500,630,800,1000,1250 А
Номинальное напряжение: 1000В
Длина секций: 406-3048
мм
Материал корпуса: оцинкованная
сталь, покрытая эпоксидной порошковой краской
Материал шин: Cu, Al
Количество фаз: 3L+PE,
3L+N+PE, 3L+N+PEr
Степень
защиты: IP40/41/54/55/65/66
