Компания Giovenzana
Компания Giovenzana основана в Италии в 1952 году. Первоначально
предприятие специализировалось на производстве систем безопасности для
промышленных компаний. С 1970 годов бренд расширяет ассортимент, продажи
оборудования выходят за рамки государства. В настоящее время Giovenzana
работает в таких областях, как производство систем автоматизации, оборудования
для освещения и автоматизации лифтов и подъемников, систем обработки данных,
линий электропередач и токоподводов. Продукция бренда соответствует
международным стандартам качества ISO 9001:
2015, ISO 14001: 2015. Поставляется в 75 странах по всему миру.
Ассортимент троллейных шинопроводов Giovenzana:
• Троллейный шинопровод Giovenzana TR60 40-60А (шины под протяжку)
• Троллейный шинопровод Giovenzana TR60, 40-60А (с шинами)
• Троллейный шинопровод Giovenzana TR85H5P 40-140A (шины под протяжку)
• Троллейный шинопровод Giovenzana TR85H5P 40-140A (с шинами)
• Троллейный шинопровод Giovenzana TR85H7P 50-320А (шины под протяжку)
• Троллейный шинопровод Giovenzana TR85H7P 50-320А (с шинами)
• Троллейный шинопровод Giovenzana TR60 (желтая серия, шина под протяжку)
• Троллейный шинопровод Giovenzana TR60 (синяя серия, c шиной)
• Троллейный шинопровод Giovenzana TR85Н5Р 40-140А (желтая серия, шина под протяжку)
• Троллейный шинопровод Giovenzana TR85Н5Р 40-140А (синяя серия, с шиной)
• Троллейный шинопровод Giovenzana TR85H7P 50-320А (желтая серия, шина под протяжку)
• Троллейный шинопровод Giovenzana TR85H7P 50-320А (синяя серия, с шиной)

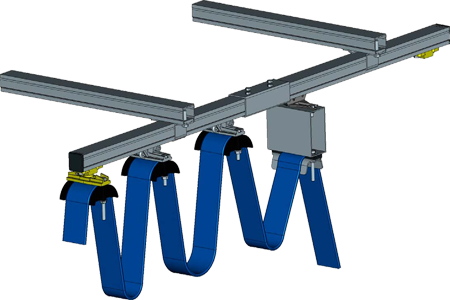

• Подвесная кабельная система Giovenzana серии "30" 100кг/м

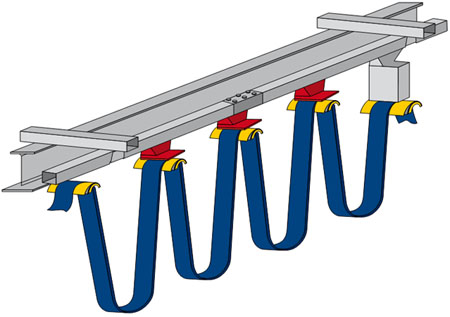

• Подвесная кабельная система Giovenzana серии "41" 140 кг/м
• Подвесная кабельная система Giovenzana серии "41 inox" 140 кг/м

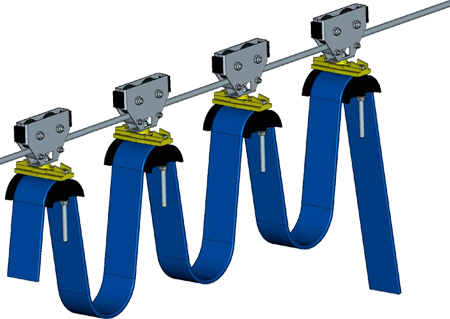

• Тросовая линия Giovenzana 8 кг/м

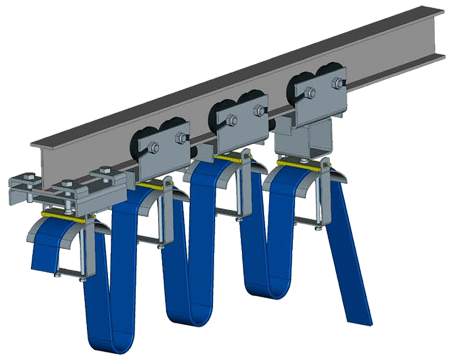

• Двутавровая линия Giovenzana 50 кг/м

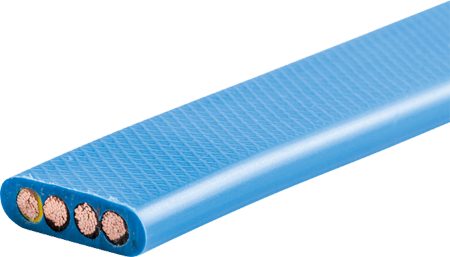

• Износостойкий плоский кабель ПВХ H07VVH6-F

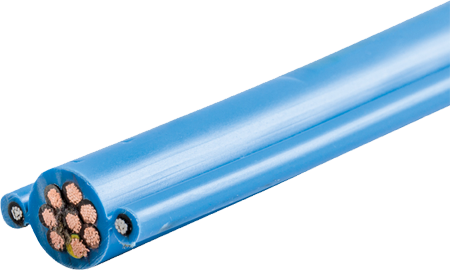

• Круглый кабель усиленный двумя стальными тросами S05VVD7-F
• Троллейный шинопровод Giovenzana TR60, 40-60А (с шинами)
• Троллейный шинопровод Giovenzana TR85H5P 40-140A (шины под протяжку)
• Троллейный шинопровод Giovenzana TR85H5P 40-140A (с шинами)
• Троллейный шинопровод Giovenzana TR85H7P 50-320А (шины под протяжку)
• Троллейный шинопровод Giovenzana TR85H7P 50-320А (с шинами)
• Троллейный шинопровод Giovenzana TR60 (желтая серия, шина под протяжку)
• Троллейный шинопровод Giovenzana TR60 (синяя серия, c шиной)
• Троллейный шинопровод Giovenzana TR85Н5Р 40-140А (желтая серия, шина под протяжку)
• Троллейный шинопровод Giovenzana TR85Н5Р 40-140А (синяя серия, с шиной)
• Троллейный шинопровод Giovenzana TR85H7P 50-320А (желтая серия, шина под протяжку)
• Троллейный шинопровод Giovenzana TR85H7P 50-320А (синяя серия, с шиной)
• Подвесная кабельная система Giovenzana серии "30" 100кг/м
• Подвесная кабельная система Giovenzana серии "41" 140 кг/м
• Подвесная кабельная система Giovenzana серии "41 inox" 140 кг/м
• Тросовая линия Giovenzana 8 кг/м
• Двутавровая линия Giovenzana 50 кг/м
• Износостойкий плоский кабель ПВХ H07VVH6-F
• Круглый кабель усиленный двумя стальными тросами S05VVD7-F

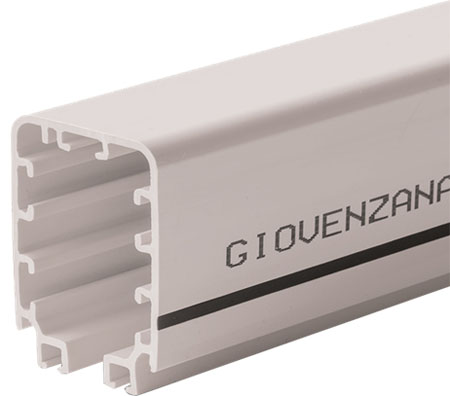

Троллейный шинопровод Giovenzana TR60 40-60А (шины под протяжку)
Троллейная система
шинопроводов TR60 на 40 и 60А с медной жилой под протяжку - это малогабаритная
серия для подачи электроэнергии на конвейеры, грузоподъемное оборудование,
автоматизированные склады и др. Монтаж системы требует минимум времени и
инструментов, соединение линий выполняется «замковым» способом. Поставляется
без шины.
Серия: Giovenzana TR60 (шины под протяжку)
Ток линии: 40А, 60А
Токосъёмник: 25А, 2х25А
Длина секции: 4м
Количество шин: 4, 5
Линия шин: под протяжку шин
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 м/мин
Температура: -30⁰С +55⁰С / -30⁰С +70⁰С
Степень защиты: IP13/IP44 (+шторка).

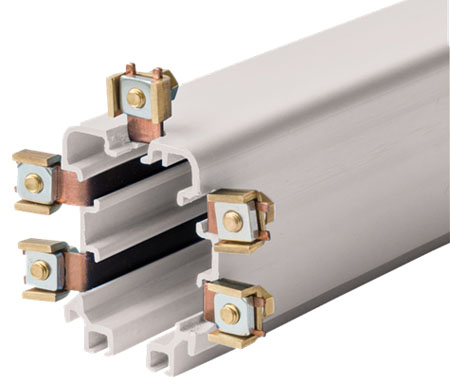

Троллейный шинопровод Giovenzana TR60, 40-60А (с шинами)
Троллейный шинопровод Giovenzana TR60 с установленной медной жилой на 40 и 60А - это шинная система подвода тока с предварительно установленным медным проводником в пластиковый корпус. Используется для питания мостовых кранов, конвейерных лент, подъемного и другого оборудования.
Серия: Giovenzana TR60 (с шинами)
Ток линии: 40А, 60А
Токосъёмник: 25А, 2х25А
Длина секции: 4м
Количество шин: 4, 5
Линия шин: с установленными шинами
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 м/мин
Температура: -30⁰С +55⁰С / -30⁰С +70⁰С
Степень защиты: IP13/IP44 (+шторка).
Троллейный
шинопровод Giovenzana TR85H5P 40-140A (шины под
протяжку)
Троллейный шинопровод Giovenzana серии
TR85H5P с медной жилой под протяжку на от 40 до 140А представляет собой
надежную систему подвода тока для различных автоматизированных и электрических
систем, мостовых и козловых кранов, вертикальных и наклонных лифтов,
конвейеров, складских систем и др. Новый ячеистый профиль H линии TR85H в форме
обеспечивает высочайшую прочность и легкость. Медные проводники нарезаются
необходимой длины без стыковок и помещаются в установленный на линии корпус из
ПВХ.
Серия: Giovenzana TR85H5 (шины под протяжку)
Ток линии: 40А, 70А, 100А, 140А
Токосъёмник: 35А, 70А
Длина секции: 4м
Количество шин: 4, 5
Линия шин: под протяжку шин
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 м/мин
Температура: -30⁰С +55⁰С / -30⁰С +70⁰С
Степень защиты: IP13/IP44 (+шторка).Троллейный

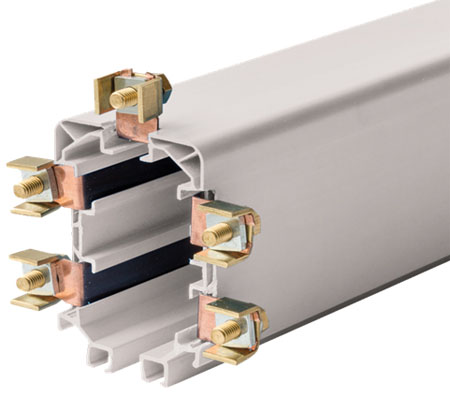

шинопровод Giovenzana TR85H5P 40-140A (с шинами)
Троллейный шинопровод Giovenzana серии TR85H5P с установленной медной жилой
на 40-70-100-140А надежная система электропитания
для различного оборудования (автоматические линии в машиностроении, прямые и
наклонные конвейеры, лифты, краны, и т.д). Новый ячеистый профиль H линии TR85H
в форме обеспечивает хорошую прочность и легкость. Проводники уже помещены в
корпус из ПВХ.
Серия: Giovenzana TR85H5
Ток линии: 40А, 70А, 100А, 140А
Токосъёмник: 35А, 70А
Длина секции: 4м
Количество шин: 4, 5
Линия шин: с установленными шинами
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 м/мин
Температура: -30⁰С +55⁰С / -30⁰С +70⁰С
Степень защиты: IP13/IP44 (+шторка).

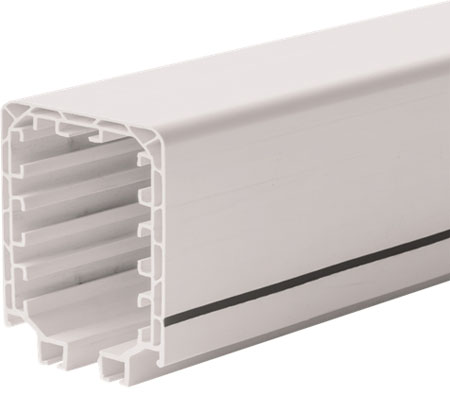

Троллейный шинопровод
Giovenzana TR85H7P 50-320А (шины под протяжку)
Троллейный шинопровод Giovenzana TR85H7P белого цвета – новая серия
троллейных шинопроводных систем для питания грузоподъемных систем,
автоматического оборудования в машиностроении, складских систем хранений,
конвейеров, лифтов. Линия соответствует требованиям международных стандартов,
что гарантирует ее безопасность для оператора, удобство монтажа и надежность. Новый
ячеистый профиль H линии TR85H в форме обеспечивает высочайшую прочность и
легкость. Медные проводники нарезаются необходимой длины без стыковок и
помещаются в установленный на линии корпус из ПВХ.
Серия: Giovenzana TR85H7
Ток линии: 50А, 100А, 160А, 200А, 320А
Токосъёмник: 35А, 70А
Длина секции: 4м
Количество шин: 4, 5, 7
Линия шин: под протяжку шин
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 м/мин
Температура: -30⁰С +55⁰С / -30⁰С +70⁰С
Степень защиты: IP13/IP44 (+шторка).Троллейный шинопровод

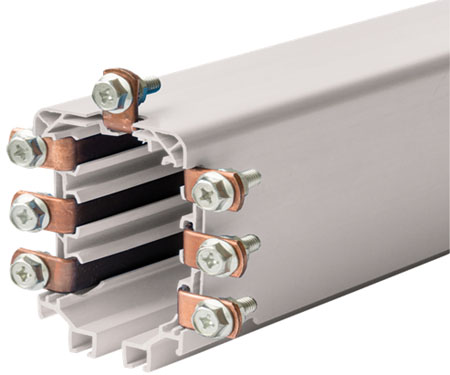

Giovenzana TR85H7P 50-320А (с шинами)
Троллейный шинопровод Giovenzana серии
TR85H7P с установленной медной жилой на 50-100/200-160/320А - это новое
исполнение системы подачи тока для различного электрооборудования (конвейеры,
лифты, краны, системы хранения). Новый
ячеистый профиль H линии TR85H в форме обеспечивает высочайшую прочность и
легкость. Проводники уже помещены в корпус из ПВХ белого цвета.
Серия: Giovenzana TR85H7
Ток линии: 50А, 100А, 160А, 200А, 320А
Токосъёмник: 35А, 70А
Длина секции: 4м
Количество шин: 4, 5, 7
Линия шин: с установленными шинами
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 м/мин
Температура: -30⁰С +55⁰С / -30⁰С +70⁰С
Степень защиты: IP13/IP44 (+шторка).Троллейный шинопровод

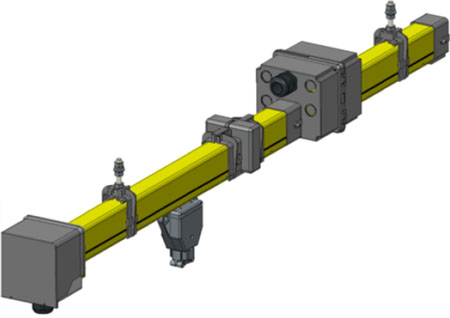

Giovenzana TR60 (желтая серия, шина под протяжку)
Троллейный шинопровод
Giovenzana TR60 YELLOW LINE с медной жилой под протяжку - это надежная система
подвода тока, в которой проводник протягивается из катушки в уже смонтированный
пластиковый корпус желтого цвета. Серия предназначена для питания конвейерного
и кранового оборудования, складских систем и др. Материалы высшего качества:
самозатухающие и сверхпрочные. Система монтируется в вертикальном и
горизонтальном положении без использования инструментов, соединение «защелка».Серия: Giovenzana TR60 (желтая серия, шина под протяжку)
Ток линии: 40А, 60А
Токосъёмник: 25А, 2х25А
Длина секции: 4м
Количество шин: 4, 5
Линия шин: под протяжку шин
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 м/мин
Температура: -30⁰С +55⁰С / -30⁰С +70⁰С
Степень защиты: IP13/IP44 (+шторка).Троллейный

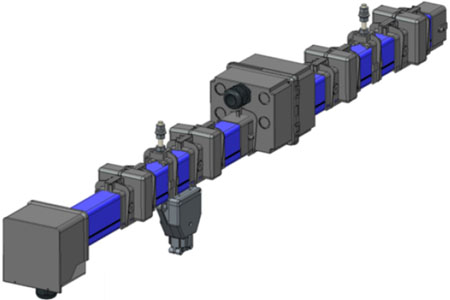

шинопровод Giovenzana TR60 (синяя серия, c шиной)
Троллейный шинопровод Giovenzana синяя серия
TR60 троллейная система с установленной
медной жилой на 40 и 60А. Может включать максимум 5 жил. Проводники протянуты в
двойном пластиковом корпусе синего цвета. Линия шинопроводов предназначена для
питания, тельферов, кранов, вертикальных лифтов, конвейеров и др.
Серия: Giovenzana TR60 (синяя серия, c шиной)
Ток линии: 40А, 60А
Токосъёмник: 25А, 2х25А
Длина секции: 4м
Количество шин: 4, 5
Линия шин: с установленными шинами
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 м/мин
Температура: -30⁰С +55⁰С / -30⁰С +70⁰С
Степень защиты: IP13/IP44 (+шторка).

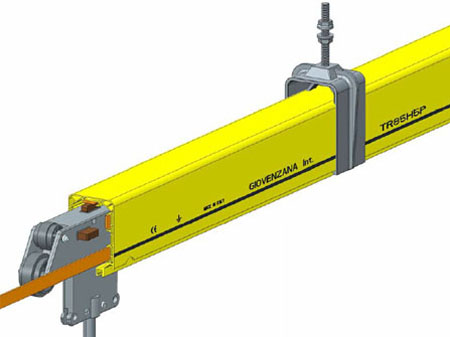

Троллейный шинопровод Giovenzana TR85Н5Р 40-140А (желтая серия, шина под протяжку)
Троллейный шинопровод Giovenzana желтая серия TR85Н5Р YELLOW LINE с медной жилой под протяжку на 40-70-100-140А исполнение шинопроводной линии в корпусе из ПВХ желтого цвета. Используется для электропитания автоматических систем хранения, конвейерных линий, лифтов, подъемных ворот и тд. Соединение секций методом «защелкивания». Материалы высшего качества: самозатухающие и сверхпрочные, все компоненты устойчивы к разностям температур.
Серия: Giovenzana TR85H5
Ток линии: 40А, 70А, 100А, 140А
Токосъёмник: 35А, 70А
Длина секции: 4м
Количество шин: 4, 5
Линия шин: под протяжку шин
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 м/мин
Температура: -30⁰С +55⁰С / -30⁰С +70⁰С
Степень
защиты: IP13/IP44
(+шторка).
Троллейный

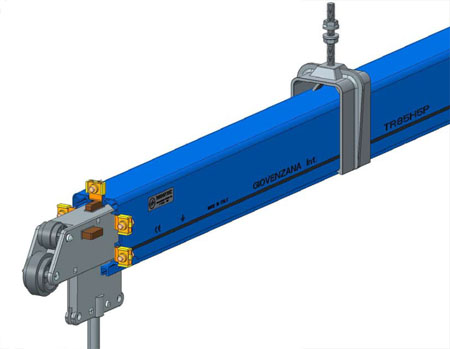

шинопровод Giovenzana TR85Н5Р 40-140А (синяя серия, с шиной)
Троллейный шинопровод Giovenzana серии TR85Н5Р
синяя серия с протянутой медной жилой на 40-70-100-140А исполнение шинопроводной
линии в корпусе из ПВХ синего цвета. Используется для электропитания крановых
систем, лифтов, подъемных ворот и т.д. Соединение секций методом
«защелкивания». Материалы высокого качества: самозатухающие и прочные, все
компоненты устойчивы к разностям температур.
Серия: Giovenzana TR85H5 (синяя серия, с шиной)
Ток линии: 40А, 70А, 100А, 140А
Токосъёмник: 35А, 70А
Длина секции: 4м
Количество шин: 4, 5
Линия шин: с установленными шинами
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 м/мин
Температура: -30⁰С +55⁰С / -30⁰С +70⁰С
Степень
защиты: IP13/IP44
(+шторка).

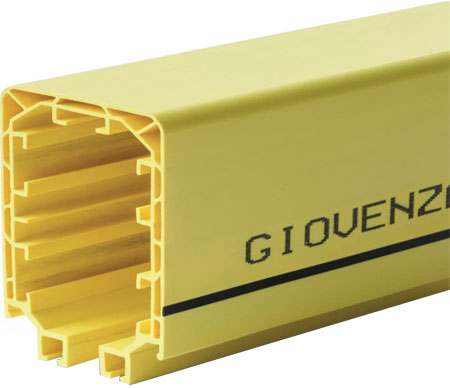

Троллейный шинопровод
Giovenzana TR85H7P 50-320А (желтая серия, шина под протяжку)
Троллейный шинопровод Giovenzana серии TR85H7P с медной жилой под протяжку это
надежная система подвода тока на различное оборудование (краны, мостовые краны,
ленточные и цепные конвейеры и т.д).
Материалы высшего качества: самозатухающие и
прочные, корпус из прочного ПВХ желтого цвета. Соединение секций методом
«защелкивания», все компоненты устойчивы к разностям температур.
Возможность расширения: множество возможностей
расширения и персонализации линии.
Серия: Giovenzana TR85H7P (желтая серия, шина под протяжку)
Ток линии: 50А-100/200А-160/320А
Токосъёмник: 35А, 70А, 105А
Длина секции: 4м
Количество шин: 4, 5,7
Линия шин: под протяжку шин
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 м/мин
Температура: -30⁰С +55⁰С / -30⁰С +70⁰С
Степень защиты: IP13/IP44 (+шторка).
Троллейный шинопровод

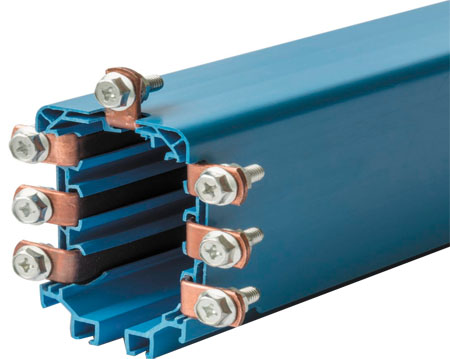

Giovenzana TR85H7P 50-320А (синяя серия, с шиной)
Троллейный шинопровод Giovenzana серии TR85H7P с установленной медной жилой на 50А-100/200А-160/320А представляет собой систему подвода тока для различного
оборудования (лифты, краны, мостовые краны, ленточные и цепные конвейеры и
т.д). Проводники уже помещены в корпус из ПВХ синего цвета. Имеется возможность
расширения и персонализации линии.
Серия: Giovenzana TR85H7P (синяя серия, с шиной)
Ток линии: 50А-100/200А-160/320А
Токосъёмник: 35А, 70А, 105А
Длина секции: 4м
Количество шин: 4, 5,7
Линия шин: с установленными шинами
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 м/мин
Температура: -30⁰С +55⁰С / -30⁰С +70⁰С
Степень
защиты: IP13/IP44
(+шторка).
Подвесная кабельная система Giovenzana серии "30" 100кг/м
Подвесная кабельная система серии "30" из оцинкованной стали – это традиционная система передачи электроэнергии, используемая в различного рода подъемно-транспортном оборудовании (мостовые краны, транспортные линии, подъемники, др.). Толщина профиля – 3 мм.
Материал профиля: оцинкованная сталь
Размер профиля: 30х32 мм
Длина секции: 4 метра
Грузоподъёмность: 100 кг/м
Тип кабеля: плоский / круглый.
Подвесная кабельная система Giovenzana серии "41" 140 кг/м
Подвесная кабельная система серии 41 используется для промышленных систем электроснабжения подъемно-транспортного оборудования. Для поддержания кабеленесущих тележек используется высокопрочная тросовая линия. Материал: оцинкованная сталь. Толщина профиля – 3 мм.
Материал профиля: оцинкованная сталь
Размер профиля: 39х56 мм
Длина секции: 4 метра
Грузоподъёмность: 140 кг/м
Тип кабеля: плоский / круглый
Подвесная кабельная система Giovenzana серии "41 inox" 140 кг/м
Подвесная кабельная система серии 41 используется для промышленных систем электроснабжения подъемно-транспортного оборудования. Материал: нержавеющая сталь. Высота профиля – 41 мм, толщина – 3 мм.
Материал профиля: нержавеющая сталь
Размер профиля: 39х56 мм
Длина секции: 3 метра
Грузоподъёмность: 140 кг/м
Тип кабеля: плоский / круглый
Тросовая линия Giovenzana 8 кг/м
Для поддержания кабеленесущих тележек используется высокопрочная тросовая линия. С-образный профиль из нержавеющей стали. Тип тележек: для плоского или круглого кабеля.
Грузоподъёмность: 8 кг/м
Диаметр
троса: 8 мм
Допустимая скорость тележки: 40 м/мин
Тип кабеля: плоский / круглый.
Двутавровая линия Giovenzana 50 кг/м
Двутавровая линия использует балки подвижных механизмов в качестве опоры для тележек, которые переносят кабель, который в свое время подает питание на подвижный механизм. Оборудование используется для установки в тяжелой промышленности (электропитание на подвижные устройства, конвейеры, краны, прокатные станы, др.). Материал роликов: ПА, сталь.
Балка: IPE-IPN 80-100
Грузоподъёмность: 50 кг/м
Допустимая скорость тележки: 120 м/мин
Максимальное сечение кабеля: 70 мм
Тип кабеля: плоский / круглый.
Износостойкий плоский кабель ПВХ H07VVH6-F
Износостойкий плоский кабель ПВХ H07VVH6-F предназначен для цепей питания и управления грузоподъемного и транспортного оборудования. Соответствует: CEI 20-22 II (огнезащитный). Провода покрыты гибкой ПВХ оболочкой, последовательно пронумерованы, плюс заземление (желто-зеленый)
Номинальное рабочее
напряжение: 400В
Макс. температура
при коротком замыкании: 160 °C
Класс изоляции: 2/3
Ном.
напряжение изоляции: Uo/U 450/750В
Рабочая
температура: -5 °C +70 °C.
Круглый кабель
усиленный двумя стальными тросами S05VVD7-F
Круглый кабель усиленный двумя стальными
тросами S05VVD7-F предназначен для тяжелой работы, в особенности для подвесных
пультов управления и подвижных электромеханических устройств. Два троса снятия
натяжения избавляют кабель от нагрузки; они диаметрально противоположно впаяны в
изоляционную оболочку из ПВХ. Соответствует: CEI 20-22 II (огнезащитный).
Номинальное рабочее
напряжение: 230В
Макс. температура
при коротком замыкании: 160 °C
Стальные тросы
снятия натяжения: Ø2мм
Класс
изоляции: 2/3
Номинальное
напряжение изоляции: Uo/U 300/500В
Рабочая
температура: -5 °C +70 °C
Предел
прочности: 60кг/мм².
