Перечень элементов шинопровода IEK

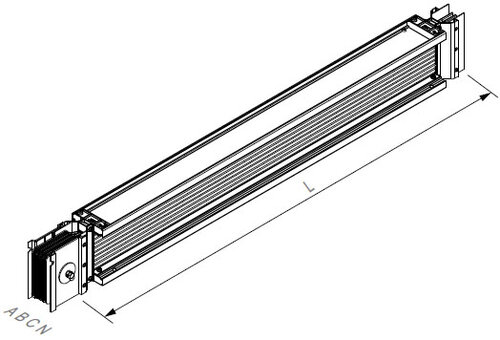

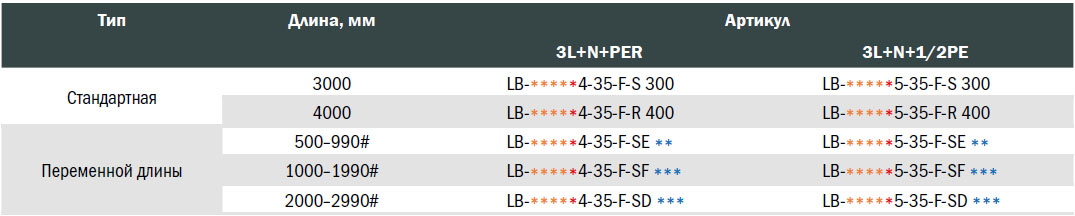

Секция прямая
Образец заказа: каталожный номер секции прямой 630 А, 3L+N+PE (корпус) длиной 1100 мм: LB-0630A4-35-F-SF 110
# – Шаг длин не менее 10 мм.
**** – номинальный ток шинопровода (Iн), * – материал проводника, * – длина секции (L), см.

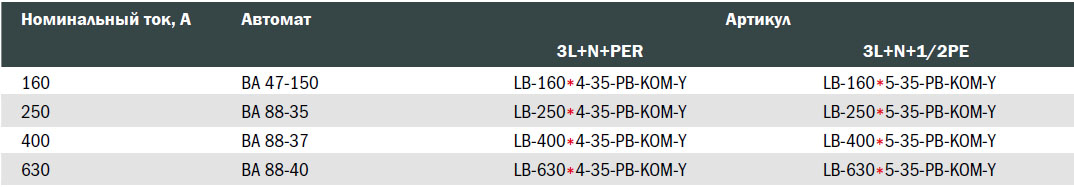

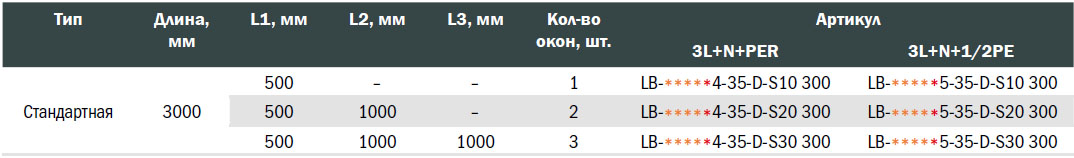

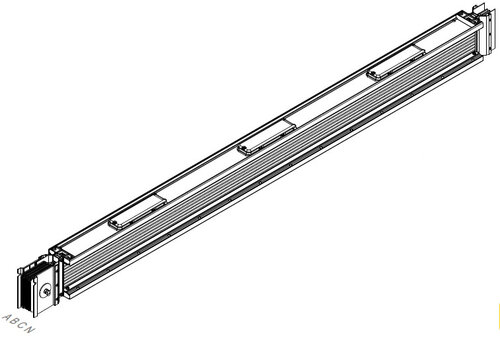

Секция прямая распределительная для установки ком типа PLUG-IN
Применяется для подключения коробок отбора мощности типа Plug-in номинальным током Iн ≤ 630 А.
Образец заказа: каталожный номер секции прямой 1000 А, 3L+N+PE (корпус) два окна отбора мощности: LB-1000A4-35-D-S20 300
# – Шаг длин не менее 10 мм.
**** – номинальный ток шинопровода (Iн), * – материал проводника.

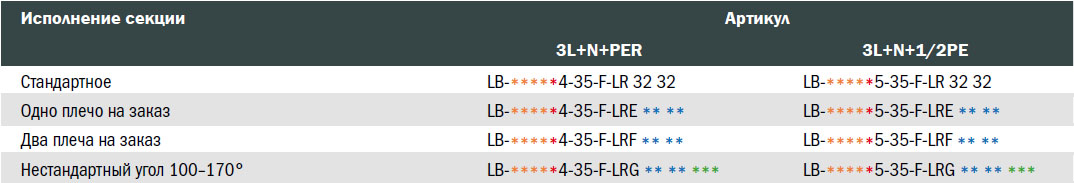

Секция угловая правая
Образец заказа: каталожный номер стандартной секции угловой правой 1250 А, 3L+N+PE (корпус): LB-0630A4-35-F-LR 32 32
Смин=320 мм, Dмин=320 мм. Угол минимальных линейных размеров является стандартным.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – длина плеча угла (С, D), см; * – нестандартный угол.
Секция угловая левая
Образец заказа: каталожный номер секции угловой левой 2000 А, 3L+N+PE (корпус) размерами C=500 мм, D=320 мм (одно плечо на заказ): LB-2000A4-35-F-LLE 50 32
Смин=320 мм, Dмин=320 мм. Угол минимальных линейных размеров является стандартным.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – длина плеча угла (С, D), см; * – нестандартный угол.

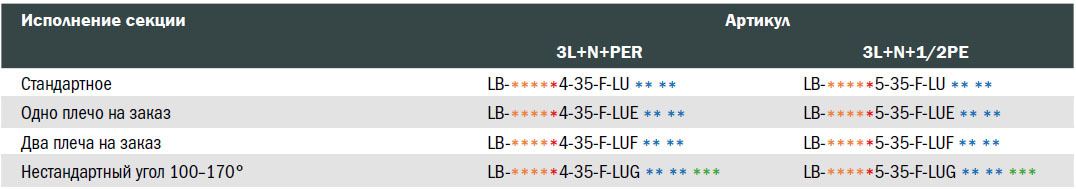

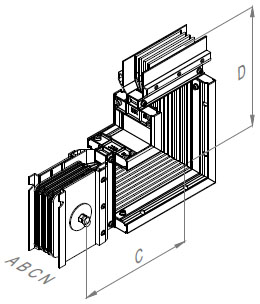

Секция угловая вверх
Образец заказа: каталожный номер стандартной секции угловой вверх 2500 А, 3L+N+PE (корпус): LB-2500A4-35-F-LU 38 38
Смин, Dмин – смотри таблицу №1. Угол минимальных линейных размеров является стандартным.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – длина плеча угла (С, D), см; * – нестандартный угол.

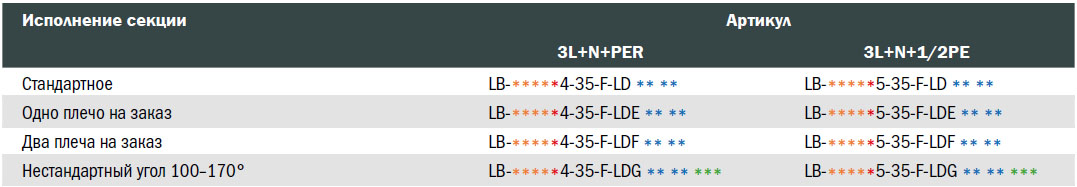

Секция угловая вниз
Образец заказа: каталожный номер секции угловой вниз 3200 А, 3L+N+PE (корпус) размерами С=500 мм, D=990 мм (два плеча на заказ): LB-3200A4-35-F-LDF 50 99
Смин, Dмин – смотри таблицу №1. Угол минимальных линейных размеров является стандартным.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – длина плеча угла (С, D), см; * – нестандартный угол.
| Угол верт., мм По оси | ||
| Al | Cu | |
| Iн | С/D | |
| 630 | 280 | - |
| 800 | 290 | 280 |
| 1000 | 300 | 290 |
| 1250 | 310 | 300 |
| 1600 | 340 | 310 |
| Угол верт., мм По оси | ||
| Al | Cu | |
| Iн | С/D | |
| 2000 | 360 | 340 |
| 2500 | 380 | 360 |
| 3200 | 460 | 380 |
| 4000 | 500 | 460 |
| 5000 | 550 | 500 |

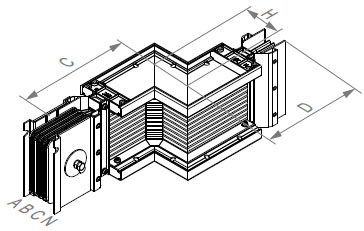

Секция Z-образная правая
Образец заказа: каталожный номер секции Z-образной правой 4000 А, 3L+N+PE (корпус), С=320 мм; H=200 мм; D=320 мм: LB-4000A4-35-F-ZR 32 20 32
Смин=320 мм, Dмин=320 мм, Hмах=Сmin+Dmin, Hmin=50 мм.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – размеры C, H, D, см.

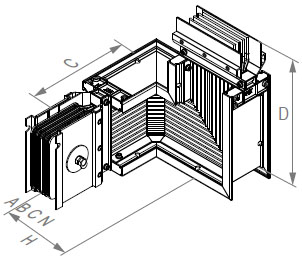

Секция Z-образная комбинированная правая вверх
Применяется в случае невозможности применить два стандартных угловых элемента.
Образец заказа: каталожный номер секции Z-образной комбинированной правой вверх 5000 А, 3L+N+PE (корпус) С=320 мм; H=400 мм; D=550 мм: LB-5000A4-35-F-ZRU 32 40 55
Смин=320 мм, Dмин – смотри таблицу №1, Hмах=Сmin+Dmin, Hmin=A/2+B/2+50 мм.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – размеры C, H, D, см.
Секция Z-образная комбинированная правая вниз
Применяется в случае невозможности применить два стандартных угловых элемента.
Образец заказа: каталожный номер секции Z-образной комбинированной правой вниз 630 А, 3L+N+PE (корпус) С=320 мм; H=200 мм; D=280 мм: LB-0630A4-35-F-ZRD 32 20 28
Смин=320 мм, Dмин – смотри таблицу №1, Hмах=Сmin+Dmin, Hmin=A/2+B/2+50 мм.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – размеры C, H, D, см.

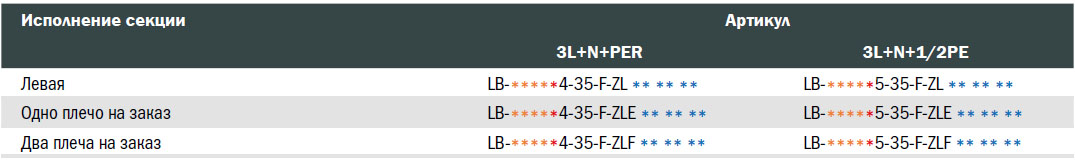

Секция Z-образная левая
Образец заказа: каталожный номер секции Z-образной левой 800 А, 3L+N+PE (корпус), С=320 мм; H=250 мм; D=500 мм: LB-0800A4-35-F-ZLE 32 25 50
Смин=320 мм, Dмин=320 мм, Hмах=Сmin+Dmin; Hmin=50 мм.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – размеры C, H, D, см.

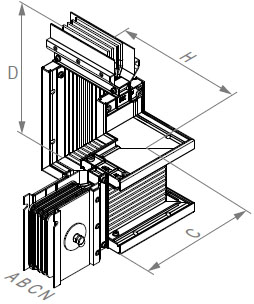

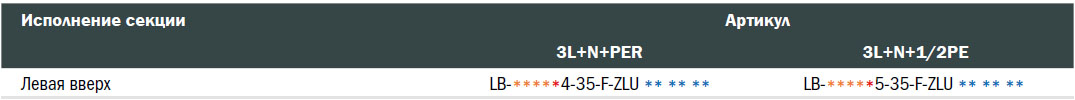

Секция Z-образная комбинированная левая вверх
Применяется в случае невозможности применить два стандартных угловых элемента.
Образец заказа: каталожный номер секции Z-образной комбинированной левой вверх 1000 А, 3L+N+PE (корпус), С=320 мм; H=200 мм; D=300 мм: LB-1000A4-35-F- ZLU 32 20 30
Смин=320 мм, Dмин – смотри таблицу №1, Hмах=Сmin+Dmin; Hmin=A/2+B/2+50 мм.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – размеры C, H, D, см.

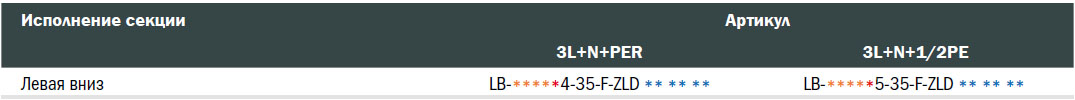

Секция Z-образная комбинированная левая вниз
Применяется в случае невозможности применить два стандартных угловых элемента.
Образец заказа: каталожный номер секции Z-образной комбинированной левой вниз 1250 А, 3L+N+PE (корпус), С=320 мм; H=250 мм; D=310 мм: LB-1250A4-35-F-ZLD 32 25 31
Смин=320 мм, Dмин – смотри таблицу №1, Hмах=Сmin+Dmin; Hmin=A/2+B/2+50 мм.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – размеры C, H, D, см.

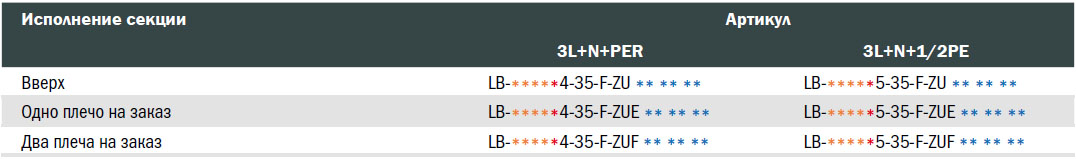

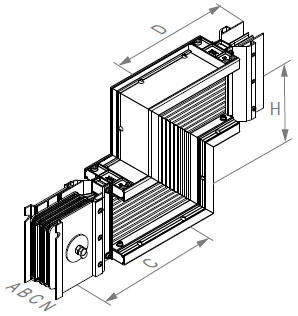

Секция Z-образная вверх
Образец заказа: каталожный номер секции Z-образной вверх 1600 А, 3L+N+PE (корпус), С=340 мм; H=50 мм; D=340 мм: LB-1600A4-35-F-ZU 34 50 34
Смин, Dмин – смотри таблицу №1, Hмах=Сmin+Dmin; Hmin=50 мм.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – размеры C, H, D, см.

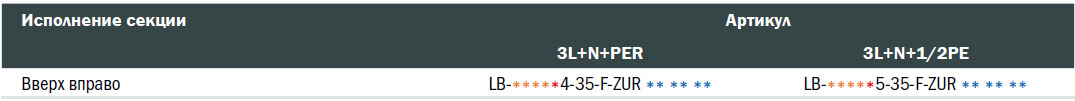

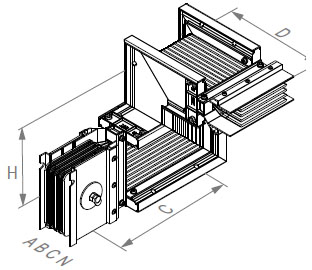

Секция Z-образная комбинированная вверх вправо
Применяется в случае невозможности применить два стандартных угловых элемента.
Образец заказа: каталожный номер секции Z-образной комбинированной вверх вправо 2000 А, 3L+N+PE (корпус), С=360 мм; H=250 мм; D=320 мм: LB-2000A4-35-F-ZUR 36 25 32
Смин – смотри таблицу №1, Dмин =320 мм, Hмах=Сmin+Dmin; Hmin=A/2+B/2+50 мм.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – размеры C, H, D, см.

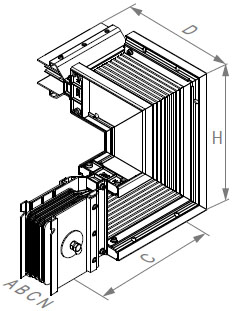

Секция Z-образная комбинированная вверх влево
Применяется в случае невозможности применить два стандартных угловых элемента.
Образец заказа: каталожный номер секции Z-образной комбинированной вверх влево 2500 А, 3L+N+PE (корпус), С=380 мм; H=280 мм; D=320 мм: LB-2500A4-35-F-ZUL 38 28 32
Смин – смотри таблицу №1, Dмин=320 мм, Hмах=Сmin+Dmin; Hmin=A/2+B/2+50 мм.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – размеры C, H, D, см.

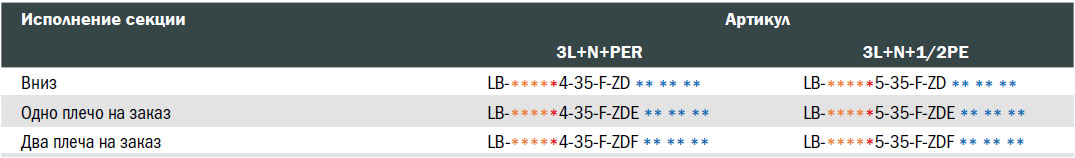

Секция Z-образная вниз
Образец заказа: каталожный номер секции Z-образной вниз 3200 А, 3L+N+PE (корпус) С=460 мм; H=100 мм; D=460 мм: LB-3200A4-35-F-ZDF 46 10 46
Смин, Dмин – смотри таблицу №1, Hмах=Сmin+Dmin; Hmin=50 мм.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – размеры C, H, D, см.

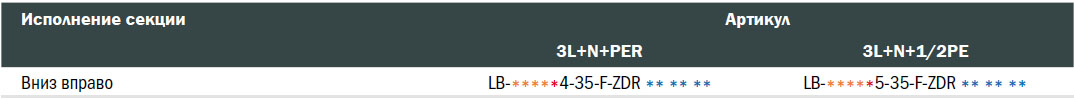

Секция Z-образная комбинированная вниз вправо
Применяется в случае невозможности применить два стандартных угловых элемента.
Образец заказа: каталожный номер секции Z-образной комбинированной вниз вправо 3200 А, 3L +N+PE (корпус) С=460 мм; H=360 мм; D=320 мм: LB-3200A4-35-F-ZDR 46 36 32
Смин – смотри таблицу №1, Dмин=320 мм, Hмах=Сmin+Dmin; Hmin=A/2+B/2+50 мм.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – размеры C, H, D, см.

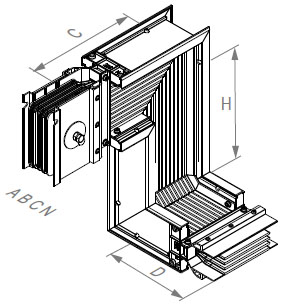

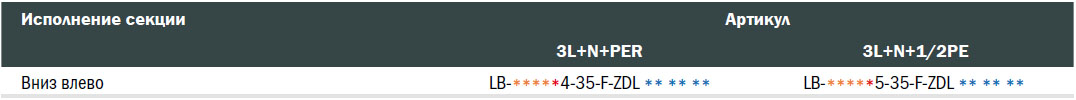

Секция Z-образная комбинированная вниз влево
Применяется в случае невозможности применить два стандартных угловых элемента.
Образец заказа: каталожный номер секции Z-образной комбинированной вниз влево 4000 А, 3L+N+PE (корпус) С=500 мм; H=400 мм; D=320 мм: LB-4000A4-35-F-ZDL 50 40 32
Смин – смотри таблицу №1, Dмин=320 мм, Hмах=Сmin+Dmin; Hmin=A/2+B/2+50 мм.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – размеры C, H, D, см.
Секция тройниковая
Применяется для:
1. Отвода от шинопровода токов больше, чем 1200 А.
2. Разветвления линии шинопровода с соблюдением правила Iвх=Iвых1+Iвых2.
Секция тройниковая вверх
Образец заказа: каталожный номер секции тройниковой вверх 5000 А, 3L+N+PE (корпус) С=550 мм; H=550 мм; D=550 мм: LB-5000A4-35-F-TU
С=D=H – смотри таблицу №1.
**** – номинальный ток шинопровода (Iн); * – материал проводника.

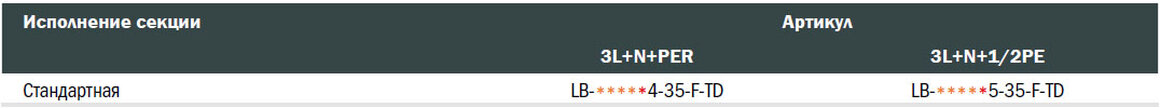

Секция тройниковая вниз
Образец заказа: каталожный номер секции тройниковой вниз 630 А, 3L+N+PE (корпус) С=280 мм; H=280 мм; D=280 мм: LB-0630A4-35-F-TD
С=D=H – смотри таблицу №1.
**** – номинальный ток шинопровода (Iн); * – материал проводника.

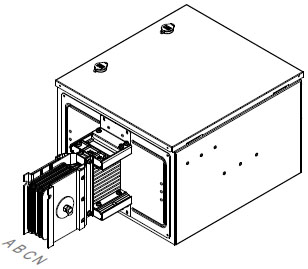

Секция соединения с другими типами шинопровода
Применяется для соединения с другими типами шинопровода и кабельными линиями.
Для заказа необходимо заполнить опросный лист.
**** – номинальный ток шинопровода (Iн); * – материал проводника.

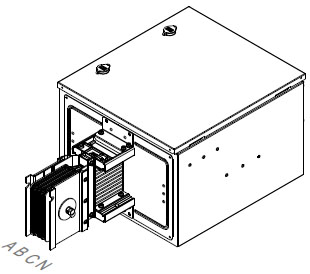

Секция концевого питания (кабельного подключения)
Применяется для подключения кабельной линии как для питания шинопровода, так и для отвода большой мощности от линии шинопровода. Для удобства монтажа рекомендуется дополнительно заказать пластину с муфтами, соответствующую сечению кабеля, предусмотренному проектом. См. раздел «Коробка отбора мощности».
Образец заказа: каталожный номер секции концевого питания 800 А, 3L+N+PE (корпус): LB-0800A4-35-F-EB
**** – номинальный ток шинопровода (Iн); * – материал проводника.
Секция концевая
Применяется для защиты открытых токоведущих частей от случайного прикосновения в конце линии.
Образец заказа: каталожный номер секции концевой 1000 А, 3L+N+PE (корпус) длиной 300 мм: LB-1000A4-35-F-EC 30
Длина секции Lmin= 300 мм. Возможно заказное изготовление с длиной Lmax=3000 мм.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – длина (L), см.

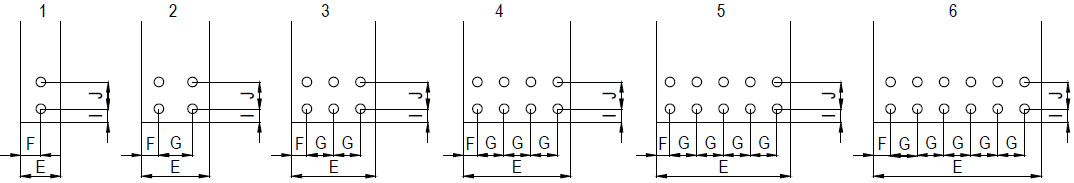

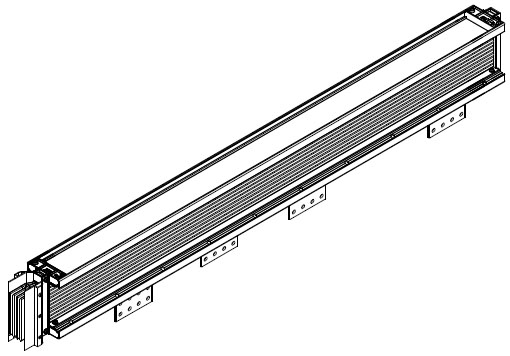

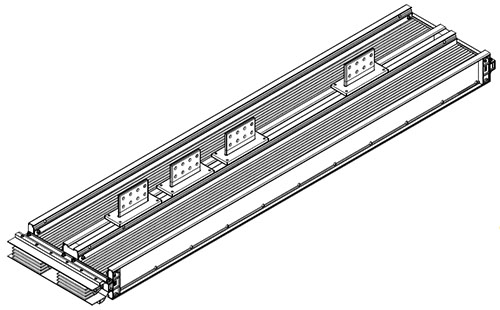

Секция присоединительная к трансформатору
Применяется для подключения к сухому трансформатору.
Для заказа необходимо заполнить опросный лист.
Образец заказа: каталожный номер секции присоединительной к трансформатору 3200 А, 3L+N+PE (корпус), тип 2: LB-3200A4-35-F-C2
Тип 1
Тип 2
Тип 3
**** – номинальный ток шинопровода (Iн); * – материал проводника.
| lн | Al | Cu | ||||||||||||||
| Тип секции | Чертеж № | E | F | G | I | J | K | Тип секции | Чертеж № | E | F | G | I | J | K | |
| 630 | 1; 3 | 1 | 60 | 30 | - | 20 | 40 | - | - | - | - | - | - | - | - | - |
| 800 | 1; 3 | 2 | 80 | 20 | 40 | 20 | 40 | - | 1; 3 | 1 | 60 | 30 | - | 20 | 40 | - |
| 1000 | 1; 3 | 2 | 100 | 25 | 50 | 20 | 40 | - | 1; 3 | 2 | 80 | 20 | 40 | 20 | 40 | - |
| 1250 | 1; 3 | 3 | 125 | 22,5 | 40 | 20 | 40 | - | 1; 3 | 2 | 100 | 25 | 50 | 20 | 40 | - |
| 1600 | 1; 3 | 4 | 160 | 20 | 40 | 20 | 40 | - | 1; 3 | 3 | 125 | 22,5 | 40 | 20 | 40 | - |
| 2000 | 1; 3 | 5 | 200 | 20 | 40 | 20 | 40 | - | 1; 3 | 4 | 160 | 20 | 40 | 20 | 40 | - |
| 2500 | 1; 3 | 6 | 250 | 25 | 40 | 20 | 40 | - | 1; 3 | 5 | 200 | 20 | 40 | 20 | 40 | - |
| 3200 | 2 | 4 | 160 | 20 | 40 | 20 | 40 | 82 | 2 | 3 | 125 | 22,5 | 40 | 20 | 40 | 82 |
| 4000 | 2 | 5 | 200 | 20 | 40 | 20 | 40 | 82 | 2 | 4 | 160 | 20 | 40 | 20 | 40 | 82 |
| 5000 | 2 | 6 | 250 | 25 | 40 | 20 | 40 | 82 | 2 | 5 | 200 | 20 | 40 | 20 | 40 | 82 |

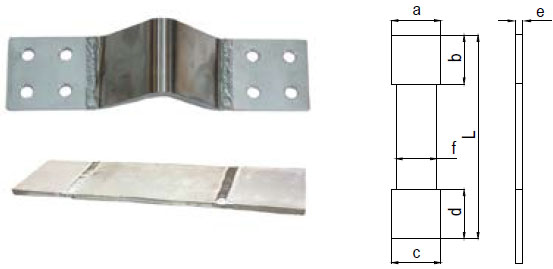

Комплект гибких шин для подключения к трансформатору
| Артикул | Iн | Кол-во шин на фазу, шт. | Размеры, мм | ||||||
| a | b | c | d | f | L* | e | |||
| Компенсатор шинный алюминиевый | |||||||||
| YBH10-50-100-D02-D05 | 1250 | 1 | 125 | 120 | 100 | 120 | 100 | 500 | 10 |
| YBH10-50-140-D02-D05 | 1600 | 1 | 160 | 120 | 140 | 120 | 140 | 500 | 10 |
| YBH10-50-160-D02-D05 | 2000 | 1 | 200 | 120 | 160 | 120 | 160 | 500 | 10 |
| YBH10-50-100-D02-D05 | 2500 | 2 | 125 | 120 | 100 | 120 | 100 | 500 | 10 |
| YBH10-50-140-D02-D05 | 3200 | 2 | 160 | 120 | 140 | 120 | 140 | 500 | 10 |
| YBH10-50-160-D02-D05 | 4000 | 2 | 200 | 120 | 160 | 160 | 160 | 500 | 10 |
| YBH10-50-200-D02-D05 | 5000 | 2 | 200 | 120 | 200 | 160 | 200 | 500 | 10 |
| Компенсатор шинный медный | |||||||||
| YBG10-40-80-D02-D05 | 1250 | 1 | 80 | 120 | 80 | 120 | 80 | 500 | 8 |
| YBG10-40-100-D02-D05 | 1600 | 1 | 100 | 120 | 100 | 120 | 100 | 500 | 8 |
| YBG10-40-150-D02-D05 | 2000 | 1 | 150 | 120 | 150 | 120 | 150 | 500 | 8 |
| YBG10-50-150-D02-D05 | 2500 | 1 | 150 | 120 | 150 | 120 | 150 | 500 | 10 |
| YBG10-40-100-D02-D05 | 3200 | 2 | 100 | 120 | 100 | 120 | 100 | 500 | 8 |
| YBG10-50-120-D02-D05 | 4000 | 2 | 120 | 120 | 120 | 160 | 120 | 500 | 10 |
| YBG10-40-150-D02-D05 | 5000 | 2 | 150 | 120 | 150 | 160 | 150 | 500 | 8 |

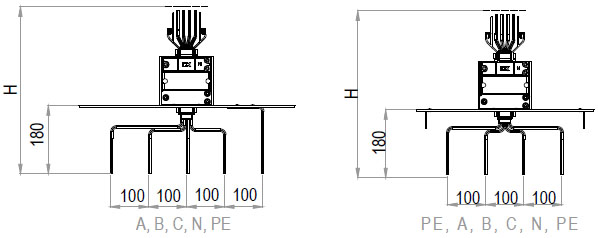

Секция фланцевая
Применяется для подключения к:
1. НКУ,
2. Масляному трансформатору,
3. Кабельной линии.
Поставляется без соединительного элемента.

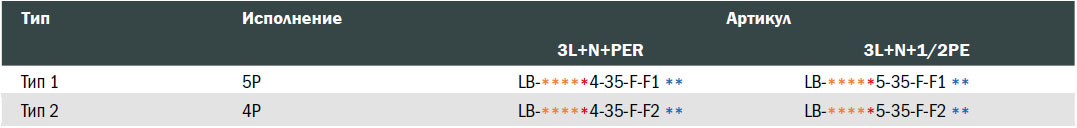

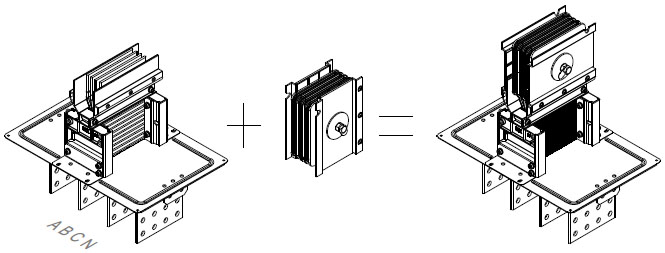

Секция фланцевая прямая
Образец заказа: каталожный номер секции фланцевой прямой 1600 А, 3L+N-PE (корпус) тип 2: LB-1600A4-35-F-F2 34
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – высота секции (Н), см.

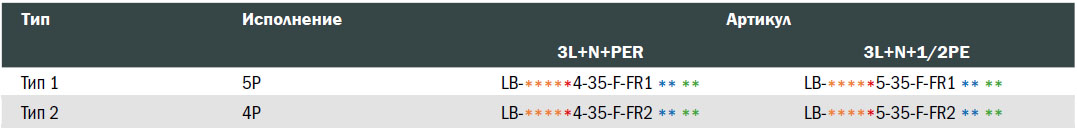

Секция фланцевая правая
Образец заказа: каталожный номер секции фланцевой правой 2000 А, 3L+N+PE (корпус) H=500 D=320 тип 2: LB-2000A4-35-F-FR2 50 32
Нмин=340 мм, Вмин=320 мм.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – высота секции (Н), см; * – длина плеча.

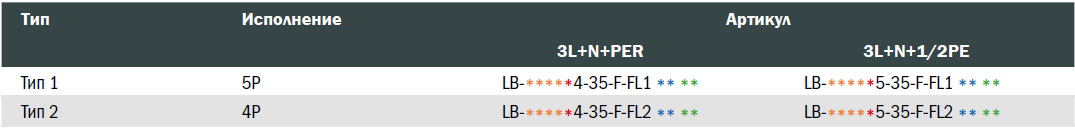

Секция фланцевая левая
Образец заказа: каталожный номер секции фланцевой левой 2500 А, 3L+N+PE0 (корпус) H=400 D=320 тип 1: LB-2500A4-35-F-FL1 40 32
Нмин=340 мм, Вмин=320 мм.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – высота секции (Н), см; * – длина плеча.
Секция фланцевая вверх
Образец заказа: каталожный номер секции фланцевой вверх 2500 А, 3L+N+PE (корпус) H=350 D=380 тип 1: LB-2500A4-35-F-FU1 35 38
Нмин=270+А/2 мм, Вмин= смотри таблицу 1.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – высота секции (Н), см; * – длина плеча.

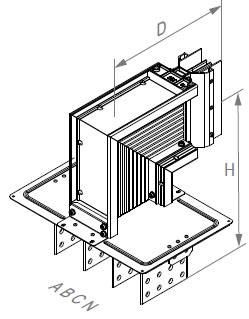

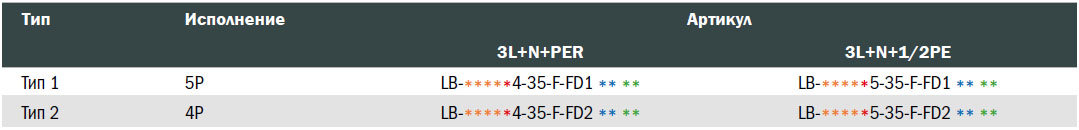

Секция фланцевая вниз
Образец заказа: каталожный номер секции фланцевой вниз 2500 А, 3L+N+PE (корпус) H=500 D=380 тип 1: LB-2500A4-35-F-FD1 50 38
Нмин=270+А/2 мм, Вмин= смотри таблицу 1.
**** – номинальный ток шинопровода (Iн); * – материал проводника; * – высота секции (Н), см; * – длина плеча.

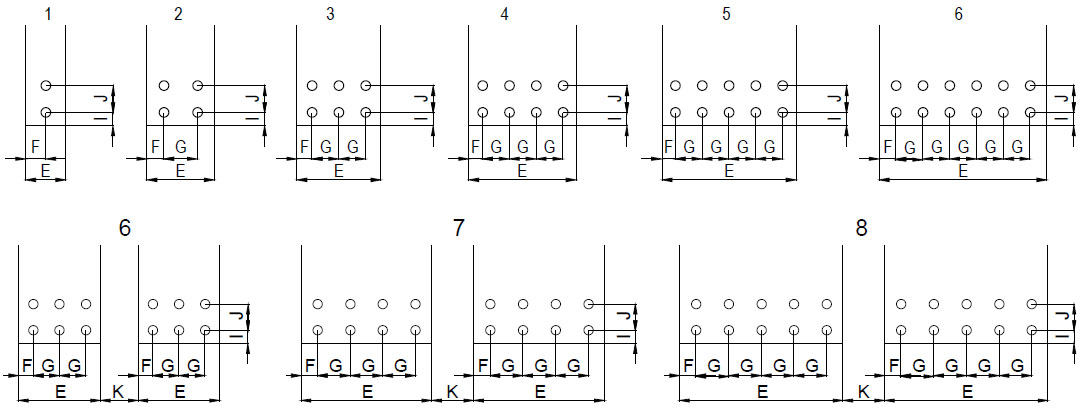

| lн | Al | Cu | ||||||||||||
| Тип | E | F | G | I | J | K | Тип | E | F | G | I | J | K | |
| 630 | 1 | 60 | 30 | - | 20 | 40 | - | - | - | - | - | - | - | - |
| 800 | 2 | 80 | 20 | 40 | 20 | 40 | - | 1 | 60 | 30 | - | 20 | 40 | - |
| 1000 | 2 | 100 | 25 | 50 | 20 | 40 | - | 2 | 80 | 20 | 40 | 20 | 40 | - |
| 1250 | 3 | 125 | 22,5 | 40 | 20 | 40 | - | 2 | 100 | 25 | 50 | 20 | 40 | - |
| 1600 | 4 | 160 | 20 | 40 | 20 | 40 | - | 3 | 125 | 22,5 | 40 | 20 | 40 | - |
| 2000 | 5 | 200 | 20 | 40 | 20 | 40 | - | 4 | 160 | 20 | 40 | 20 | 40 | - |
| 2500 | 6 | 250 | 25 | 40 | 20 | 40 | - | 5 | 200 | 20 | 40 | 20 | 40 | - |
| 3200 | 8 | 160 | 20 | 40 | 20 | 40 | 82 | 7 | 125 | 22,5 | 40 | 20 | 40 | 82 |
| 4000 | 9 | 200 | 20 | 40 | 20 | 40 | 82 | 8 | 160 | 20 | 40 | 20 | 40 | 82 |
| 5000 | 10 | 250 | 25 | 40 | 20 | 40 | 82 | 9 | 200 | 20 | 40 | 20 | 40 | 82 |

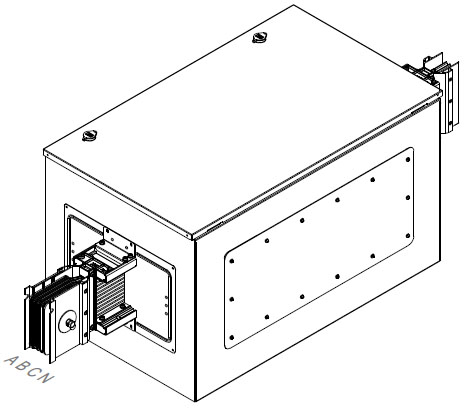

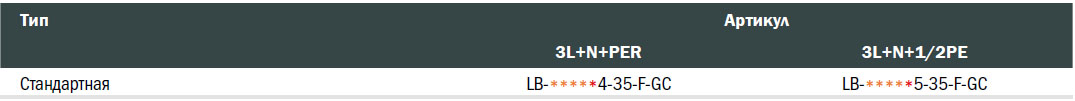

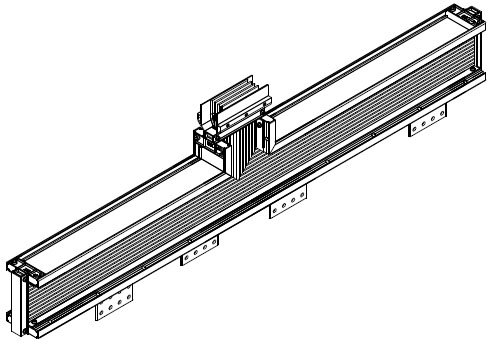

Секция центральная питающая
Применяется для:
1. Отвода от шинопровода токов больше чем 1200 А.
2. Разветвления линии шинопровода с соблюдением правила Iвх=Iвых1+Iвых2.
Образец заказа: каталожный номер секции центральной питающей 3200 А, 3L+N +PE (корпус) длиной 1100 мм: LB-3200A4-35-F-GC
**** – номинальный ток шинопровода (Iн); * – материал проводника.

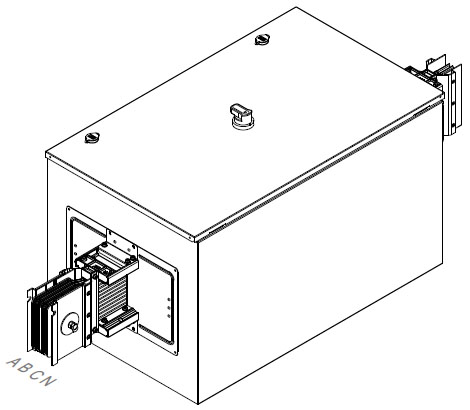

Секция разрыва линии
Применяется для:
1. Создания ремонтных зон.
2. Организации схем с возможностью резервного питания. Возможно выполнить в виде понижающей номинальный ток секции (RE).

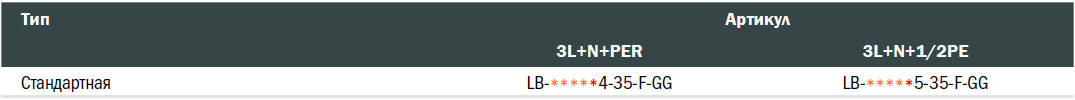

Образец заказа: каталожный номер секции разрыва линии 630 А, 3L+N+PE (корпус) длиной 1500 мм: LB-0630A4-35-F-GG
**** – номинальный ток шинопровода (Iн); * – материал проводника.
Блоки соединительные и узлы крепления
Блок соединительный
Поставляется в комплекте с секцией за исключением фланцевого блока. Конструкцией шинопровода предусмотрена возможность демонтажа и переустановки блока соединительного в рамках одного типа шинопровода.
Образец заказа: каталожный номер блока соединительного 630 А, 3L+N+PE (корпус): LB-0630A4-35-F-J
**** – номинальный ток шинопровода (Iн); * – материал проводника.
Блок соединительный для КОМ типа Bolt-on
Необходимо дополнительно заказывать для КОМ типа Bolt-on. В комплект поставки не входит.
Образец заказа: каталожный номер блока соединительного для КОМ 4000 А, 3L+N+PE (корпус): LB-4000A4-35-D-JB
**** – номинальный ток шинопровода (Iн); * – материал проводника.
Горизонтальный узел крепления
Применяется для крепления секций шинопровода в горизонтальном положении не реже, чем 1 на 1,5 метра. Каждая секция должна быть закреплена не менее, чем на 1 узел.
Образец заказа: каталожный номер узла крепления горизонтального для шинопровода 3200 A, Cu, 3L+N+PER: LB-3200C4-35-F-HS
**** – номинальный ток шинопровода (Iн); * – материал проводника.
Вертикальный узел крепления
Образец заказа: каталожный номер узла крепления вертикального для шинопровода 1600 A, Al, 3L+N+PER: LB-1600А4-35-F-HV
**** – номинальный ток шинопровода (Iн); * – материал проводника.
Комплект для огнестойкой проходки
Используется для прохода шинопровода через стены разных пожарных зон здания. Обеспечивает огнестойкость прохода через стены IET 180.
Горизонтальный
Вертикальный
Образец заказа: каталожный номер комплекта для огнестойкой проходки 800 A, Al, 3L+N+PER: LB-0800A4-35-F-B
**** – номинальный ток шинопровода (Iн); * – материал проводника.
Коробка отбора мощности типа Plug-in
Возможно специальное исполнение КОМ по согласованному с производителем опросному листу.
Образец заказа: каталожный номер КОМ с автоматическим выключателем для шинопровода с алюминиевыми шинами номинальным током отбора 400 А, 3L+N+PER: LB-400A4-35-PB-KOM-Y
* – материал проводника.

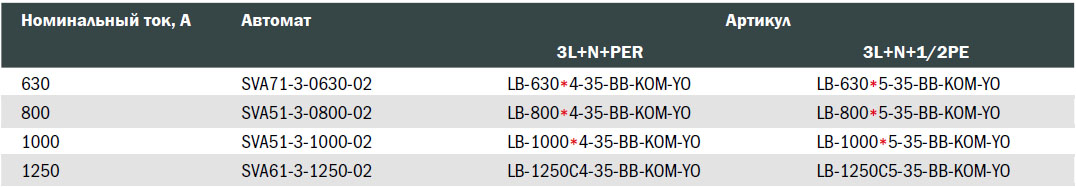

Коробка отбора мощности типа Bolt-on
Возможно специальное исполнение КОМ по согласованному с производителем опросному листу.
Образец заказа: каталожный номер КОМ без автоматического выключателя для шинопровода с алюминиевыми шинами номинальным током отбора 800 А, 3L+N+PER: LB-800A4-35-BB-KOM-YO
* – материал проводника.
Пластина с муфтами
| Изображение | Применяемый кабель | № | Артикул | Тип муфты | Диаметр кабеля, мм | Применяемость КОМ Iном, А |
 | 1 | LB-SP0 | - | - | - | |
 | 1(3x2,5) | 2 | LB-SP1 | MG20 | 10-14 | 160 |
 | 5(3x2,5) | 3 | LB-SP2 | 5хMG20 | 10-14 | 160 |
 | 1(5x4-16) | 4 | LB-SP3 | MG32 | 16-24 | 160 |
 | 1(5x25-35) | 5 | LB-SP4 | MG40 | 20-29 | 160,25 |
 | 1(5x50) | 6 | LB-SP5 | MG50 | 33-41 | 160,25 |
 | 1(5x95-120) | 7 | LB-SP6 | MG63 | 44-54 | 250,4 |
 | 2(5x95-120) | 8 | LB-SP7 | 2x MG63 | 44-54 | 400,63 |
 | 3(5x95-120) | 9 | LB-SP8 | 3x MG63 | 44-54 | 630 |

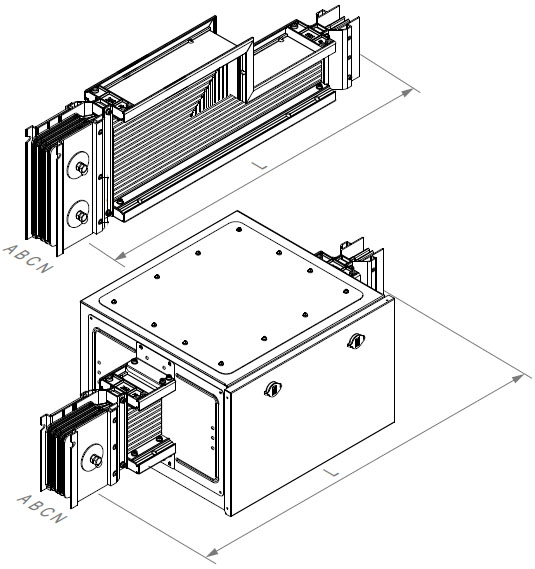

Модуль редукции
Применяется для: уменьшения сечения шинопровода не более одного раза на одну линию без защиты.
Образец заказа: каталожный номер секции редукционной 1600–1000 А, 3L+N+PE (корпус) без автоматического выключателя длиной 1500 мм: LB-1600A10004-35-F-RE 150

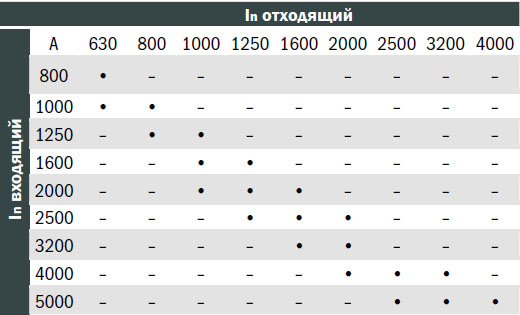

Таблица доступных сечений
Для модуля редукции с АВ понижение номинального тока не нормируется.
Каталоги, инструкции, техническая документация IEK
