Компания Gersan
Турецкая компания «Герсан Электрик А.Ш.» с 1980 года проектирует и выпускает
шинопроводные системы, кабеленесущие конструкции, системы заземления, кабельные
лотки и другую электротехническую продукцию. Изготовление шинопроводов Gersan
осуществляется на производственных линиях заводов в Турции, общая площадь
которых составляет 50 тысяч м2. Продукция поставляется в более, чем 100 стран
по всему миру. Номенклатура сертифицирована по ISO 9001, ISO 14001.
Ассортимент шинопроводов Gersan:
• Шинопроводы осветительные Gersan серия GNL (25-40А)
• Шинопроводы распределительные Gersan серия GL (40-160А)
• Шинопроводы распределительные Gersan серия GМ 100-225А
• Шинопроводы магистральные Gersan серия GGD (160-1000А)
• Шинопроводы распределительные магистральные Gersan серия Super Сompact GS (500-6000А)
• Шинопроводы с литой изоляцией Gersan серия GR (500-6000А)
• Шинопроводы распределительные Gersan серия GL (40-160А)
• Шинопроводы распределительные Gersan серия GМ 100-225А
• Шинопроводы магистральные Gersan серия GGD (160-1000А)
• Шинопроводы распределительные магистральные Gersan серия Super Сompact GS (500-6000А)
• Шинопроводы с литой изоляцией Gersan серия GR (500-6000А)

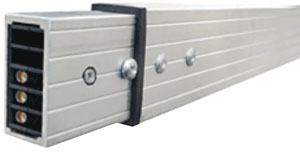

Шинопроводы
осветительные Gersan серия GNL 25-40А
Осветительные шинопроводы Gersan серия GNL предназначены для использования в
осветительных системах и системах фальшполов. Применяются в производственных,
складских, административных и торговых помещениях. Надежная проводимость
обеспечивается благодаря посеребренным контактам. Быстрое соединение секций за
счет разъемной системе шинопроводов.
Серия: Gersan GNL 25-40А
Ток линии: 25А, 40А
Напряжение: 690В
Тип шинопровода: осветительный/низковольтный
Длина секции: 3 метра
Количество проводников: 2,3,4,5
Материал корпуса: алюминий
Степень
защиты: IP55

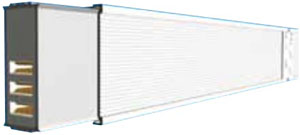

Шинопроводы
распределительные Gersan серия GL 40-160А
Распределительные шинопроводы малой мощности Gersan серия GL 40-160А с отдельной шиной заземления используются
для осветительных систем или распределения электроэнергии между потребителями. Применяются
в производственных, складских, административных и торговых помещениях. В
систему GL входят прямолинейные секции, элементы подключения, ответвительные
коробки, гибкие соединители, крепежные элементы. Разъемная система соединения
секций. Отбор мощности производится каждый метр.
Серия: Gersan GL 40-160А
Ток линии: 40, 63, 100, 160А
Напряжение: 690В
Длина секции: 3 метра
Количество проводников: 2,3,4,5
Материал проводников, алюминий / медь
Материал корпуса: алюминий
Степень

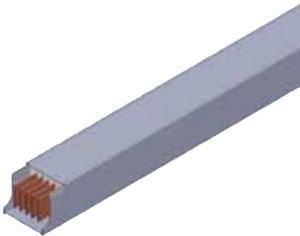

защиты: IP55Шинопроводы
распределительные Gersan серия GМ 100-225А
Распределительные шинопроводы малой мощности Gersan серия GМ 100-225А предназначены для
распределения электроэнергии между потребителями. Имеется возможность
устанавливать/перемещать отводы без отключения других потребителей. Применяются
в производственных, складских, административных и торговых помещениях.
Серия: Gersan GМ 100-225А
Ток линии для алюминиевых проводников: 100А, 160А
Ток линии для медных проводников: 160А, 225А
Напряжение: 690В
Длина секции: 3 метра
Количество проводников: 2,3,4,5
Материал проводников, алюминий / медь
Материал корпуса: алюминий
Степень

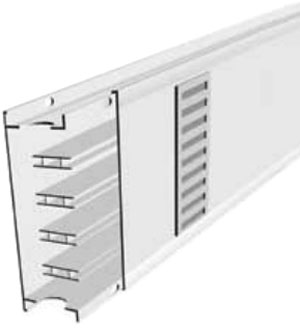

защиты: IP55Шинопроводы магистральные Gersan серия GGD 160-1000А
Серия шинопроводов Gersan GGD с воздушной
изоляцией предназначена для распределения электроэнергии между потребителями с
током от 160 до 1000А. Алюминиевые шины дополнительно покрыты оловом.
Соединение элементов осуществляется с помощью одновинтового соединителя. На
одной стандартной секции могут устанавливаться до 8 контактных площадок для
отводных коробок.
Серия: Gersan GGD 160-1000А
Ток линии для алюминиевых проводников: 160, 250, 315, 400,
500, 630, 800, 1000А
Ток линии для медных проводников: 160, 250, 315, 400,
500, 630, 800А
Напряжение: 1000В
Длина секции: 3 или 4 метра
Количество проводников: 2,3,4,5
Материал проводников, алюминий / медь
Материал корпуса: алюминий
Степень

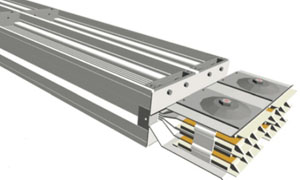

защиты: IP50 / IP55Шинопроводы распределительные
магистральные Gersan серия Super Сompact GS 500-6000А
Серия шинопроводов Super Сompact GS предназначена для распределения энергии средней
и большой мощности, передачи электроэнергии от трансформаторов до ГРȁ. Системы могут
применяться на промышленных предприятиях, в коммерческих и гражданских зданиях,
для организации трасс любой сложности. Изоляция MYLAR толщиной 0,5 мм
обеспечивает компактность размеров и максимальную защиту. Места соединения не
допускают возникновения коротких замыканий и удобны для установки коробок
Серия: Gersan Super Сompact GS 500-6000А
Ток линии для алюминиевых проводников: 500, 630, 800, 1000,
1250, 1600, 2000, 2500, 3200, 4000, 5000А
Ток линии для медных проводников: 500, 630, 800, 1000,
1250, 1600, 2000, 2500, 3200, 4000, 5000, 6000А
Напряжение: 1000В
Длина секции: 4 метра
Материал проводников, алюминий / медь
Материал корпуса: алюминий
Степень

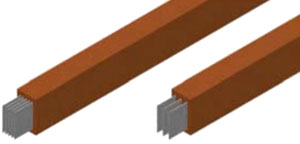

защиты: IP55 / IP68Шинопроводы с литой изоляцией
Gersan серия GR 500-6000А
Шинопроводы магитсральные распределительные Gersan серии GR представляют собой
шинопроводную систему с алюминиевыми или медными проводниками, с корпусом из эпоксидной смолы. Для
применения в зонах с агрессивными средами (морская вода), на открытом воздухе.
Проводники шинопровода покрыты слоем олова. Соединение шин – болтовое, которое
при дальнейшем монтаже также заливается эпоксидной смолой.
Серия: Gersan GR 500-6000А
Ток линии для алюминиевых проводников: 500, 630, 800, 1000,
1250, 1600, 2000, 2500, 3200, 4000, 5000А
Ток линии для медных проводников: 500, 630, 800, 1000,
1250, 1600, 2000, 2500, 3200, 4000, 5000, 6000А
Напряжение: 1000В
Длина секции: 3 метра
Количество проводников: 3 или 4
Материал проводников, алюминий / медь
Материал корпуса: алюминий
Степень защиты: IP68
